RJ45 คืออะไร? มากกว่าหัวต่อสาย LAN ที่เราเห็นทุกวัน

ถ้าพูดถึงการเชื่อมต่อเครือข่าย Ethernet หลายคนน่าจะคุ้นเคยกับสาย LAN และหัวต่อที่เราเสียบเข้ากับคอมพิวเตอร์หรือเราเตอร์ แต่เคยสงสัยไหมว่า หัวต่อที่เรียกว่า RJ45 มีรายละเอียดอะไรอยู่เบื้องหลัง?

RJ45 ไม่ได้มีเพียงเรื่องของการเสียบสายเข้ากับอุปกรณ์เท่านั้น แต่ยังเกี่ยวข้องกับมาตรฐานการจัดเรียงสาย ประเภทของสาย Ethernet ความเร็วในการรับส่งข้อมูล รวมถึงเทคโนโลยีอย่าง Power over Ethernet (PoE) ที่สามารถส่งทั้งข้อมูลและพลังงานผ่านสายเส้นเดียว

บทความนี้จะพาไปรู้จัก RJ45 ตั้งแต่พื้นฐาน โครงสร้าง ประเภทของสาย Ethernet มาตรฐาน T568A/T568B ไปจนถึงการใช้งาน PoE เพื่อให้เข้าใจว่าคอนเน็กเตอร์ตัวเล็ก ๆ นี้ทำงานอย่างไร และเลือกใช้งานได้เหมาะสมกับระบบของเรา

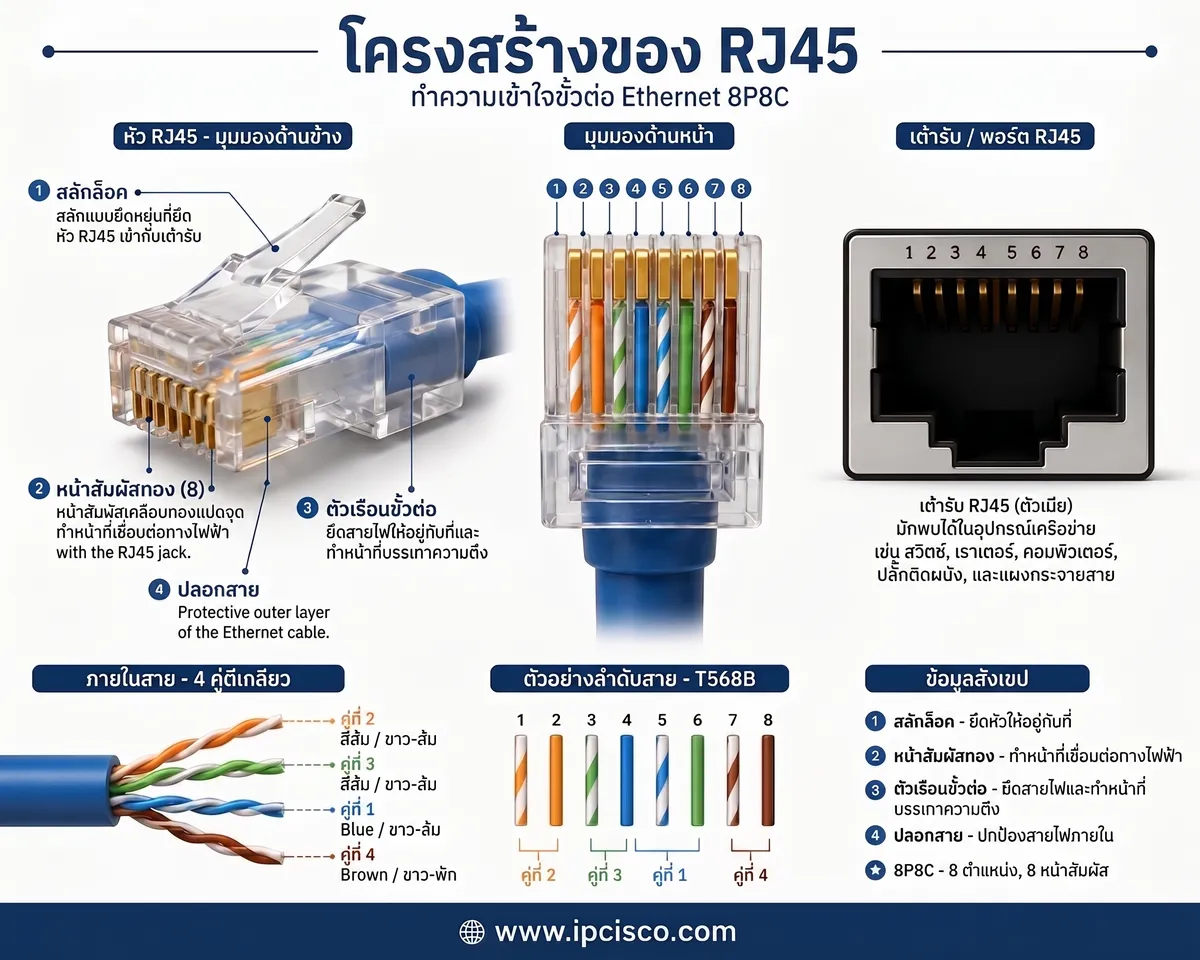

พื้นฐานของ RJ45

ในระดับพื้นฐาน RJ45 คือคอนเน็กเตอร์สำหรับเชื่อมต่อสายเคเบิลเครือข่าย เข้ากับอุปกรณ์อิเล็กทรอนิกส์ เช่น คอมพิวเตอร์ สวิตช์เครือข่าย และเราเตอร์ โดยทั่วไปจะใช้ร่วมกับสาย Twisted Pair ที่ประกอบด้วยสายทองแดงบิดเกลียวจำนวน 4 คู่

ตัวคอนเน็กเตอร์มี 8 หน้าสัมผัส (Contacts) และรองรับตำแหน่งสายทั้งหมด 8 ตำแหน่ง จึงมักเรียกกันว่า 8P8C (8 Position, 8 Contact) ซึ่งเป็นรูปแบบเดียวกับคอนเน็กเตอร์ Modular Connector หลายประเภท

อย่างไรก็ตาม คำว่า RJ45 และ 8P8C ไม่ได้มีความหมายเหมือนกันทั้งหมด แม้ในทางปฏิบัติคนทั่วไปจะใช้คำว่า RJ45 เรียกคอนเน็กเตอร์เครือข่ายแบบ 8P8C กันอย่างแพร่หลายก็ตาม

ความแตกต่างที่สำคัญคือ RJ45 เป็นชื่อมาตรฐานของอินเทอร์เฟซสำหรับการเชื่อมต่อโทรคมนาคม ขณะที่ 8P8C เป็นการอธิบายลักษณะทางกายภาพของคอนเน็กเตอร์ ว่ามี 8 ตำแหน่งและ 8 หน้าสัมผัส ดังนั้นคอนเน็กเตอร์ 8P8C ไม่ได้หมายความว่าจะเป็น RJ45 ทุกตัว

นอกจากหน้าสัมผัสแล้ว คอนเน็กเตอร์ RJ45 ยังมี Latch หรือแท็บล็อก สำหรับยึดคอนเน็กเตอร์เข้ากับ Jack ทำให้สามารถเสียบได้ในทิศทางที่ถูกต้องและช่วยป้องกันไม่ให้คอนเน็กเตอร์หลุดออกจากช่องเสียบได้ง่าย

ข้อดีของคอนเน็กเตอร์ RJ45

คอนเน็กเตอร์ประเภทนี้ได้รับความนิยมอย่างมากในระบบเครือข่าย เนื่องจากมีข้อดีหลายประการ เช่น

• ต้นทุนต่ำ – ผลิตและใช้งานได้ในปริมาณมาก
• ประกอบสายได้ง่าย – สามารถเข้าหัวสายได้โดยไม่ต้องบัดกรี
• ทำสายตามความยาวที่ต้องการได้ง่าย – เหมาะกับการทำสายเคเบิลแบบกำหนดเอง
• เสียบและถอดได้สะดวก – สามารถเชื่อมต่อและถอดออกได้โดยไม่ต้องใช้เครื่องมือ
• เหมาะกับการติดตั้งภาคสนาม – การเข้าหัวสายสามารถทำได้ด้วยเครื่องมือพื้นฐาน
• เปลี่ยนหรือซ่อมสายได้ง่าย – สามารถทำหรือเปลี่ยนสายได้ตามหน้างาน

นอกจากคุณสมบัติพื้นฐานแล้ว RJ45 และ Jack ที่ใช้งานร่วมกันยังสามารถออกแบบให้มีคุณสมบัติเพิ่มเติมได้ เช่น

• Shielding – ช่วยลดผลกระทบจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI/RFI)
• Keying – ช่วยกำหนดทิศทางหรือรูปแบบการเสียบให้ถูกต้อง
• รูปแบบการติดตั้งหลากหลาย – มีทั้งแบบติดตั้งบนแผง (Panel Mount), ติดตั้งบน PCB และแบบ Through-Hole
• LED Indicator – แสดงสถานะการเชื่อมต่อหรือการรับส่งข้อมูล
• Integrated Magnetics – Jack บางรุ่นมีวงจร Magnetics สำหรับ Ethernet รวมอยู่ภายใน ช่วยลดจำนวนชิ้นส่วนภายนอกและช่วยจัดการสัญญาณที่เกี่ยวข้องกับการเชื่อมต่อ Ethernet
• High Reliability (Hi-Rel) – มีรุ่นที่ออกแบบสำหรับงานที่ต้องการความน่าเชื่อถือสูงและสภาพแวดล้อมการใช้งานที่เข้มงวด

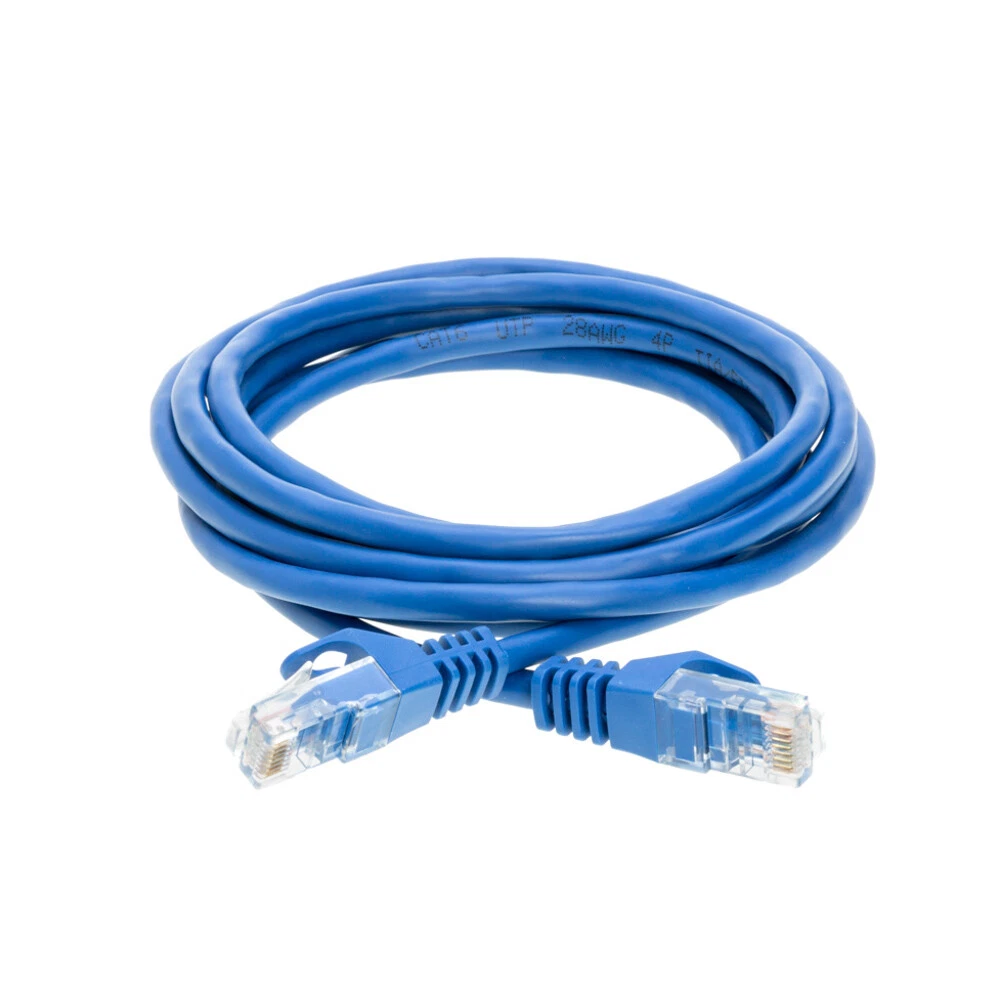

ประเภทสายเคเบิล Ethernet

สายเคเบิลที่ใช้กับเครือข่าย Ethernet มีหลายมาตรฐาน เช่น Cat5e, Cat6, Cat6a, Cat7 และ Cat8 โดยแต่ละประเภทมีความสามารถด้านความเร็ว แบนด์วิดท์ และการป้องกันสัญญาณรบกวนแตกต่างกัน

สำหรับสาย Ethernet แบบ Twisted Pair ที่ใช้คอนเน็กเตอร์ 8P8C จะประกอบด้วยสายทองแดง 4 คู่บิดเกลียว หรือ 8 เส้น โดยการเลือกใช้สายแต่ละประเภทควรพิจารณาจากความเร็ว ระยะทาง และสภาพแวดล้อมของการติดตั้ง

โดยทั่วไป Cat5e เป็นมาตรฐานที่พบได้ทั่วไปและรองรับ Gigabit Ethernet ขณะที่ Cat6 สามารถรองรับแบนด์วิดท์ที่สูงขึ้นและมีการควบคุม Crosstalk ที่ดีขึ้น

Cat6a พัฒนาต่อจาก Cat6 โดยรองรับการรับส่งข้อมูลที่ความถี่สูงขึ้นและเหมาะกับการใช้งาน 10 Gigabit Ethernet ในระยะทางที่ไกลขึ้น ส่วน Cat7 และ Cat7a มีการป้องกันสัญญาณรบกวนที่เข้มงวดขึ้น และ Cat8 ถูกออกแบบมาสำหรับการรับส่งข้อมูลความเร็วสูงมากในระยะทางที่สั้นกว่า

ดังนั้น การเลือกสาย Ethernet ไม่จำเป็นต้องเลือกประเภทที่สูงที่สุดเสมอไป แต่ควรเลือกให้เหมาะสมกับ ความเร็ว ระยะทาง และสภาพแวดล้อมของระบบ

Type	Speed	Bandwidth
Cat 5	100 Mbps	100 MHz
Cat 5e	1,000 Mbps หรือ 1 Gbps	100 MHz
Cat 6	1,000 Mbps หรือ 1 Gbps	250 MHz
Cat 6a	10,000 Mbps หรือ 10 Gbps	500 MHz
Cat 7	10,000 Mbps หรือ 10 Gbps	600 MHz
Cat 7a	10,000 Mbps หรือ 10 Gbps	1,000 MHz

• Speed คือ ความเร็วในการรับส่งข้อมูล เช่น 100 Mbps หมายถึงส่งข้อมูลได้สูงสุดประมาณ 100 ล้านบิตต่อวินาที
• Bandwidth คือ ความสามารถของสายในการรองรับสัญญาณในช่วงความถี่ เช่น 100 MHz ยิ่งรองรับความถี่สูง ก็ยิ่งมีศักยภาพในการรับส่งข้อมูลที่ความเร็วสูงขึ้น

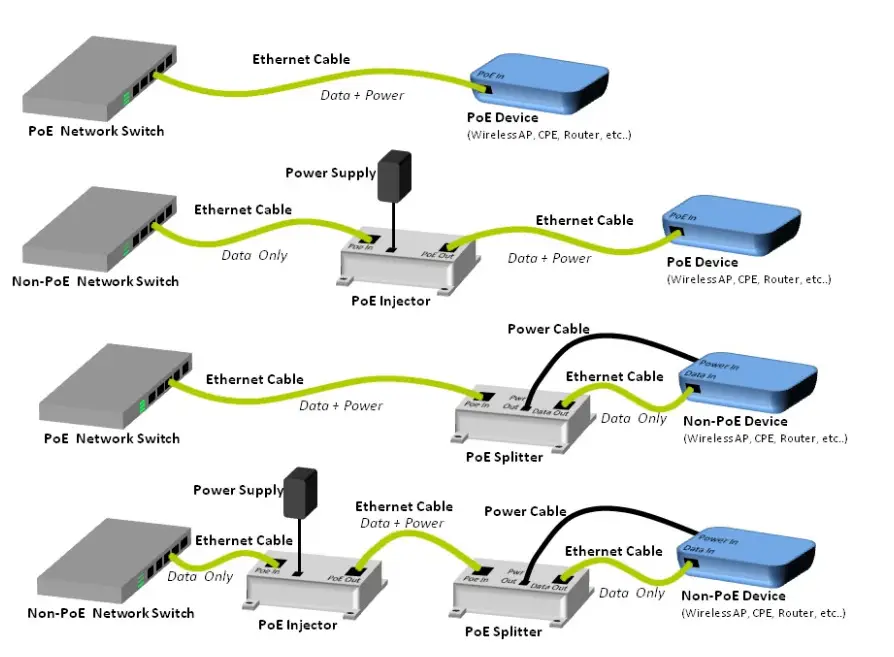

Power over Ethernet (PoE)

นอกจากการส่งข้อมูลแล้ว Ethernet ยังสามารถส่ง พลังงานไฟฟ้าไปพร้อมกับข้อมูลผ่านสาย LAN ได้อีกด้วย เทคโนโลยีนี้เรียกว่า Power over Ethernet (PoE)

PoE ช่วยให้อุปกรณ์ปลายทาง เช่น Access Point, กล้องวงจรปิด IP และโทรศัพท์ VoIP สามารถรับทั้งข้อมูลและไฟเลี้ยงผ่านสาย Ethernet เส้นเดียว จึงไม่จำเป็นต้องเดินสายไฟและติดตั้งเต้ารับแยกใกล้กับอุปกรณ์

มาตรฐาน PoE ถูกพัฒนาขึ้นหลายรุ่นภายใต้ตระกูลมาตรฐาน IEEE 802.3 โดยแต่ละรุ่นสามารถจ่ายพลังงานได้แตกต่างกัน ทำให้รองรับอุปกรณ์ได้หลากหลายมากขึ้น

ข้อดีของ PoE คือช่วย ลดจำนวนสาย ลดความยุ่งยากในการติดตั้ง และเพิ่มความยืดหยุ่นในการติดตั้งอุปกรณ์เครือข่าย โดยเฉพาะอุปกรณ์ที่ติดตั้งในตำแหน่งที่เข้าถึงระบบไฟฟ้าได้ยาก

Type	IEEE Standard	กำลังไฟสูงสุดที่จ่ายจาก PSE
POE	IEEE 802.3af	15.4 watt
POE+	IEEE 802.3at (ประเภท 2)	30 watt
POE++	IEEE 802.3bt (ประเภท 3)	60 watt
POE++	IEEE 802.3bt (ประเภท 4)	90 watt

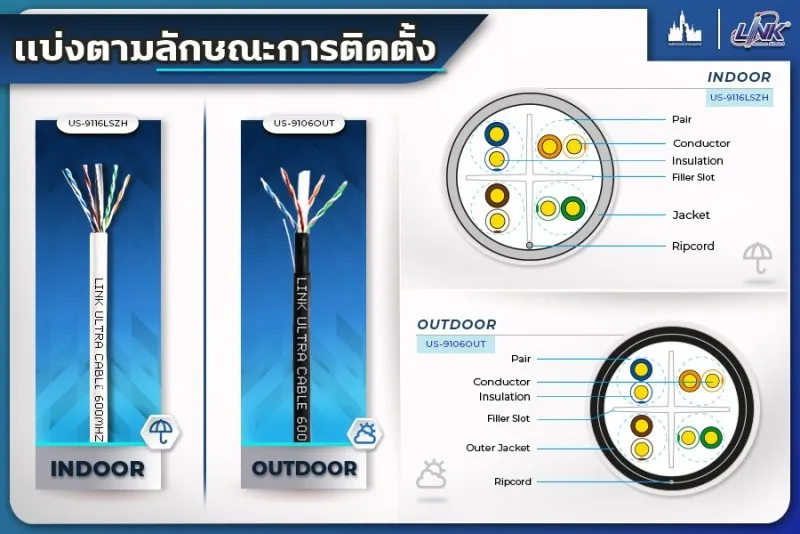

สาย LAN Indoor กับ Outdoor ต่างกันอย่างไร?

นอกจากการเลือกสาย LAN จากมาตรฐานอย่าง Cat5e, Cat6 หรือ Cat6a แล้ว อีกสิ่งที่ควรพิจารณาคือ สภาพแวดล้อมในการติดตั้ง เพราะสาย LAN มีทั้งแบบ Indoor และ Outdoor ซึ่งออกแบบมาให้เหมาะกับการใช้งานที่แตกต่างกัน

สาย LAN แบบ Indoor

สาย Indoor ออกแบบสำหรับใช้งานภายในอาคาร เช่น บ้าน สำนักงาน หรือห้อง Server โดยทั่วไปจะมีความยืดหยุ่นและติดตั้งได้ง่าย

สาย Indoor อาจมีโครงสร้างและวัสดุของเปลือกสายแตกต่างกัน เช่น PVC, LSZH, Plenum (CMP) และ Riser (CMR) ซึ่งแต่ละแบบเหมาะกับสภาพแวดล้อมและข้อกำหนดด้านความปลอดภัยที่แตกต่างกัน

สาย LAN แบบ Outdoor

สาย Outdoor ออกแบบสำหรับติดตั้งภายนอกอาคาร โดยต้องสามารถทนต่อสภาพแวดล้อม เช่น แสงแดด รังสี UV น้ำ และความชื้น ได้ดีกว่าสาย Indoor

สายประเภทนี้อาจใช้วัสดุอย่าง PE (Polyethylene) สำหรับเปลือกสายเพื่อเพิ่มความทนทานต่อสภาพอากาศ และบางรุ่นอาจเป็นแบบ Gel-filled ซึ่งมีเจลช่วยป้องกันน้ำและความชื้นไม่ให้แพร่เข้าไปภายในสาย

ดังนั้น หากต้องเดินสาย LAN ภายนอกอาคาร ไม่ควรดูเพียง Cat หรือความเร็วที่รองรับ แต่ควรตรวจสอบด้วยว่าสายเป็น Outdoor หรือเหมาะสำหรับสภาพแวดล้อมภายนอก รวมถึงคุณสมบัติด้าน UV และการป้องกันน้ำตามที่ผู้ผลิตระบุ

สรุป: Indoor เน้นการใช้งานภายในอาคารและข้อกำหนดด้านความปลอดภัย ส่วน Outdoor เน้นความทนทานต่อแดด น้ำ ความชื้น และสภาพอากาศ

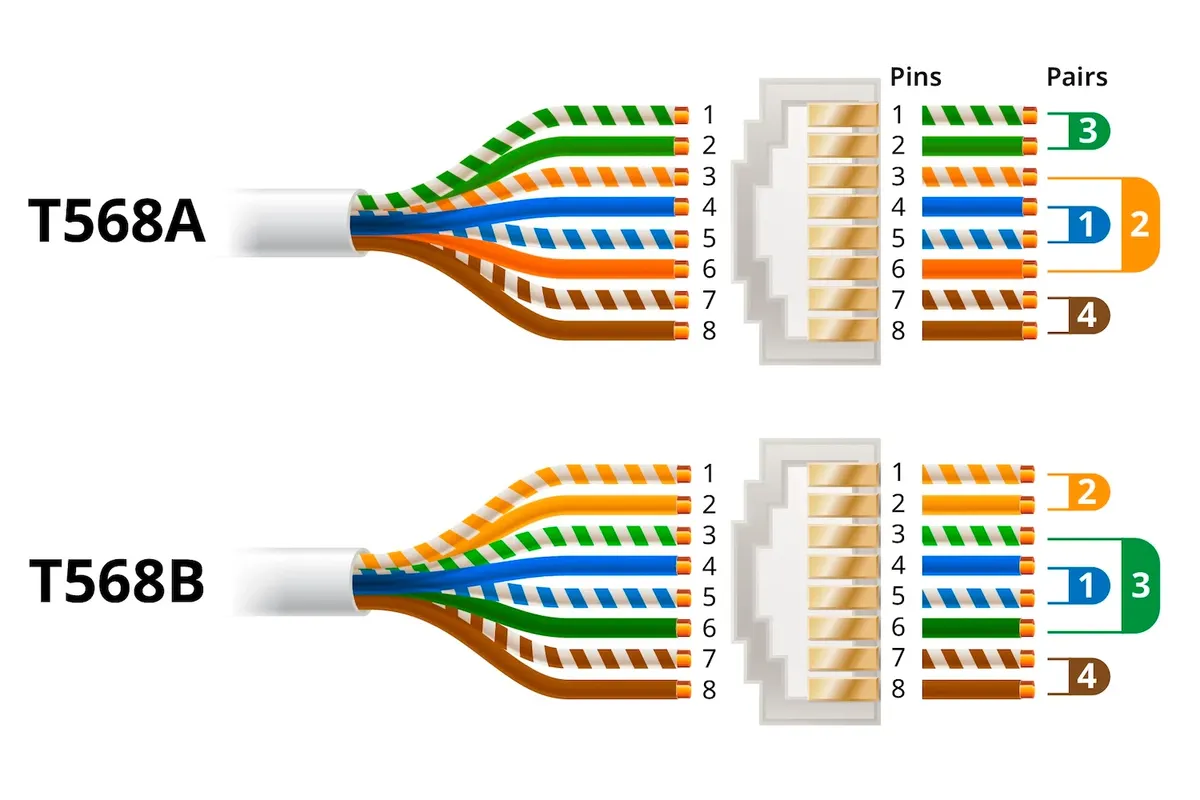

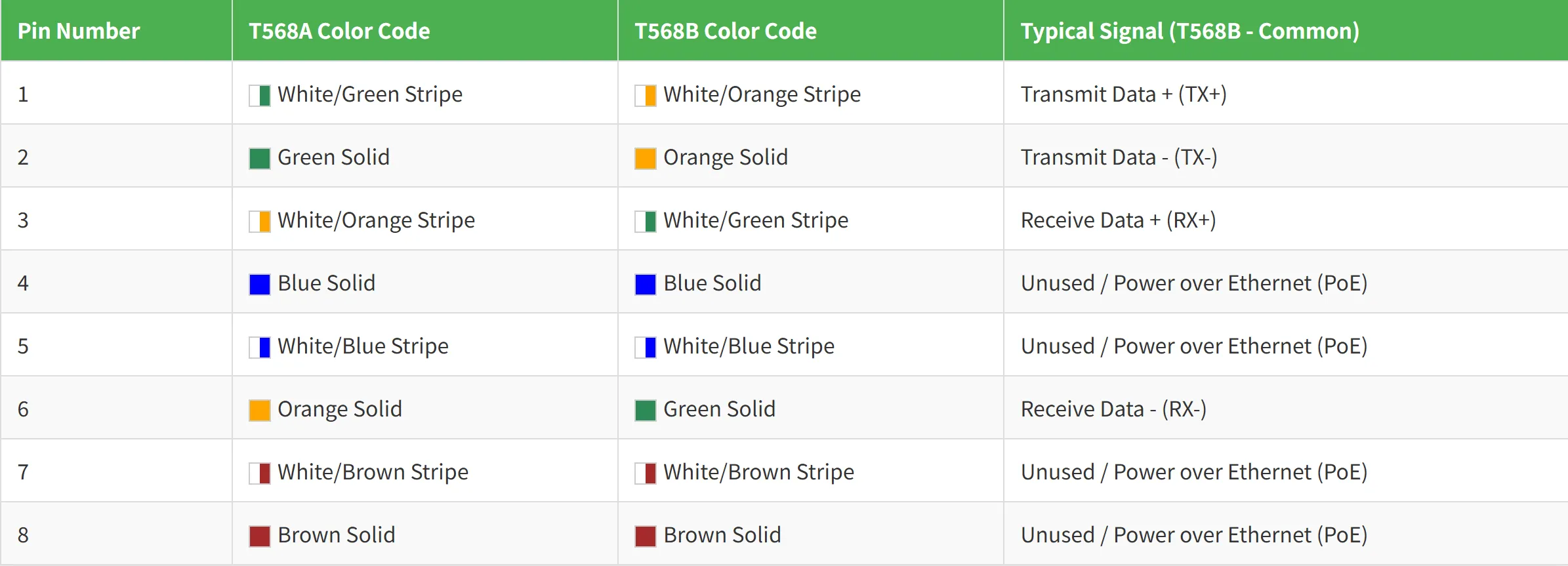

มาตรฐาน T568A และ T568B

T568A และ T568B เป็นมาตรฐานที่กำหนดลำดับการจัดเรียงสายทั้ง 8 เส้นภายในคอนเน็กเตอร์ RJ45 โดยแต่ละมาตรฐานจะกำหนดตำแหน่งของสายตามสีที่แตกต่างกัน

การจัดเรียงสายให้ถูกต้องมีความสำคัญต่อการเชื่อมต่อเครือข่าย Ethernet เพราะหากวางสายผิดตำแหน่ง อาจทำให้การเชื่อมต่อไม่ทำงานหรือทำงานได้ไม่ถูกต้อง

ทั้ง T568A และ T568B สามารถใช้กับ Ethernet ได้เหมือนกัน โดยความแตกต่างหลักอยู่ที่ ลำดับการจัดเรียงคู่สาย ไม่ใช่เรื่องความเร็วหรือคุณภาพของสัญญาณ โดยทั่วไป T568B เป็นรูปแบบที่พบได้บ่อยในการเข้าหัวสาย Ethernet ส่วน T568A มักใช้ในงานติดตั้งที่กำหนดให้ใช้มาตรฐานนี้

สำหรับการทำสายแบบ Straight-through ให้ใช้มาตรฐานเดียวกันทั้งสองด้าน เช่น T568B ทั้งสองด้าน หรือ T568A ทั้งสองด้าน

นอกจากนี้ยังมีคอนเน็กเตอร์ RJ45 แบบ Pass-through ซึ่งช่วยให้สามารถสอดสายทั้ง 8 เส้นทะลุออกมาทางด้านหน้าคอนเน็กเตอร์ ทำให้ตรวจสอบลำดับสีได้ง่ายก่อนตัดและย้ำสาย ช่วยลดความผิดพลาดในการเข้าหัวสาย

การใช้งานและแอปพลิเคชันของ RJ45

RJ45 ถูกใช้งานอย่างแพร่หลายสำหรับการเชื่อมต่ออุปกรณ์ผ่านเครือข่าย Ethernet ตั้งแต่คอมพิวเตอร์ เซิร์ฟเวอร์ เราเตอร์ สวิตช์เครือข่าย ไปจนถึง Smart TV และอุปกรณ์ IoT

การเชื่อมต่อแบบสายมีข้อดีด้าน ความเสถียร ความเร็ว และความน่าเชื่อถือ จึงไม่ได้จำกัดอยู่เฉพาะเครือข่ายภายในบ้านหรือสำนักงาน แต่ยังถูกนำไปใช้ในงานอุตสาหกรรมที่ต้องการการสื่อสารข้อมูลที่มีความเสถียรสูงอีกด้วย

ตัวอย่างการใช้งาน ได้แก่

• ระบบเครือข่ายในบ้านและสำนักงาน – เชื่อมต่อคอมพิวเตอร์ เซิร์ฟเวอร์ เราเตอร์ และอุปกรณ์เครือข่าย
• ระบบอุตสาหกรรม – ใช้ในระบบ Automation และการควบคุมกระบวนการผลิต
• หุ่นยนต์อุตสาหกรรม – เชื่อมต่อระบบควบคุมและอุปกรณ์ต่าง ๆ ภายในสายการผลิต
• ระบบทดสอบและวัดผล – ใช้เชื่อมต่อเครื่องมือวัดและระบบเก็บข้อมูล
• ระบบควบคุมคุณภาพ – เชื่อมต่ออุปกรณ์ตรวจสอบและระบบประมวลผลข้อมูล
• VoIP – ใช้สำหรับการสื่อสารเสียงผ่านเครือข่าย Ethernet
• IoT – เชื่อมต่ออุปกรณ์และเซนเซอร์เข้ากับระบบเครือข่าย

นอกจากนี้ RJ45 ยังถูกนำไปใช้กับโปรโตคอลอุตสาหกรรม เช่น EtherCAT ซึ่งทำให้พบคอนเน็กเตอร์ลักษณะนี้ได้ในระบบ Automation และเครื่องจักรอุตสาหกรรมอีกด้วย

สรุป

RJ45 อาจดูเป็นเพียงคอนเน็กเตอร์เล็ก ๆ ที่ใช้เชื่อมต่อสาย LAN แต่เบื้องหลังการใช้งานยังมีรายละเอียดที่ควรรู้ ตั้งแต่โครงสร้างของคอนเน็กเตอร์ มาตรฐานสาย Ethernet อย่าง Cat5e และ Cat6 ไปจนถึงการส่งข้อมูลและพลังงานผ่าน PoE

การเลือกคอนเน็กเตอร์และสายให้เหมาะกับงาน รวมถึงการเข้าหัวสายตามมาตรฐาน T568A หรือ T568B อย่างถูกต้อง จะช่วยให้ระบบเครือข่ายทำงานได้อย่างมีประสิทธิภาพและลดปัญหาที่อาจเกิดขึ้นจากการติดตั้ง

แม้ RJ45 จะเป็นเทคโนโลยีที่ใช้งานมานาน แต่ก็ยังคงเป็นส่วนสำคัญของระบบ Ethernet ทั้งในบ้าน สำนักงาน และระบบอุตสาหกรรมในปัจจุบัน
