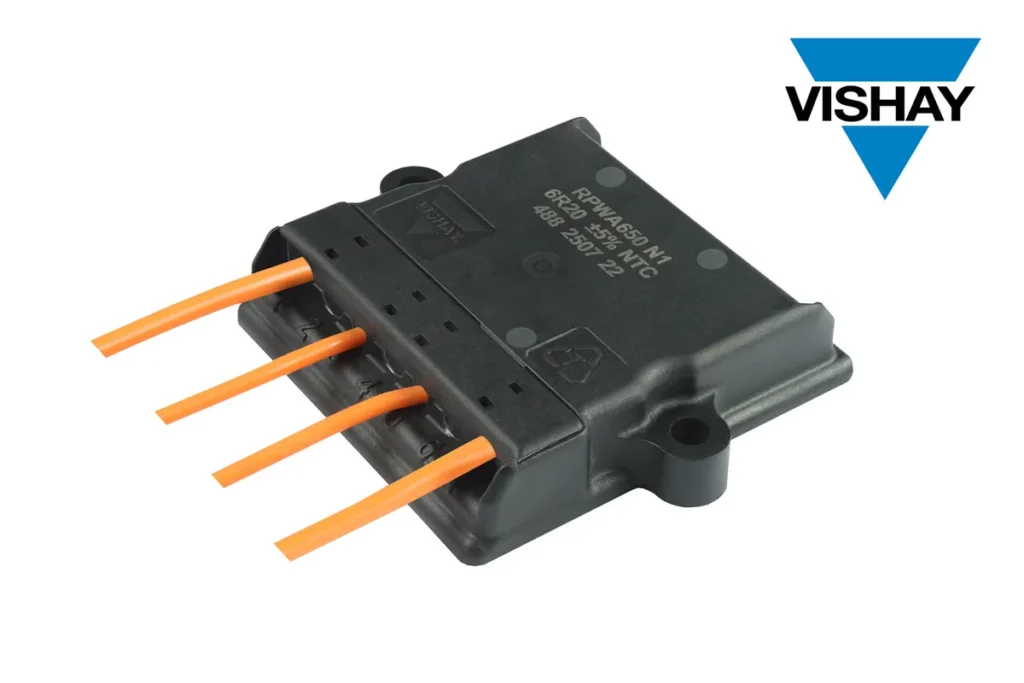

Vishay ส่ง RPWA 650 ตัวต้านทานกำลังสูง 650 W รองรับงานจัดการพลังงานในระบบ Power Electronics
Highlight
Vishay เปิดตัว RPWA 650 Power Resistors ตัวต้านทานกำลังสูงสำหรับงานจัดการพลังงานในระบบ Pre-charge,
Dis-charge และ Active Dis-charge รวมถึง Power Conversion และ Snubber โดยใช้เทคโนโลยี Thick Film บนเซรามิก และรองรับกำลังสูงสุด 650 W ที่อุณหภูมิ 85 °C
ตัวต้านทานรุ่นนี้มีโครงสร้างแบบ Non-inductive ที่ช่วยลดผลกระทบจากค่าความเหนี่ยวนำเมื่อกระแสเปลี่ยนแปลงอย่างรวดเร็ว พร้อมดีไซน์แบบ Low Profile ที่ช่วยประหยัดพื้นที่ในการติดตั้ง และรองรับการติดตั้งร่วมกับ Auxiliary Heatsink ซึ่งช่วยถ่ายเทความร้อนออกจากตัวต้านทานเมื่อทำงานที่กำลังสูง จึงเหมาะสำหรับระบบ Power Electronics ที่ต้องการตัวต้านทานกำลังสูงและรองรับการจัดการความร้อนภายในระบบ
In Detail
การจัดการพลังงานในระบบไฟฟ้าไม่ได้เกิดขึ้นเฉพาะช่วงที่ระบบจ่ายพลังงานให้กับโหลดเท่านั้น ช่วงเริ่มต้นการทำงานและการจัดการพลังงานที่สะสมอยู่ในระบบก็เป็นส่วนสำคัญที่ต้องควบคุมเช่นกันโดยเฉพาะระบบ Power Electronics ที่อาจเกิดกระแสหรือพลังงานในช่วง Transient ซึ่งสร้างภาระให้กับอุปกรณ์ได้อย่างรวดเร็ว
Vishay จึงพัฒนา RPWA 650 Power Resistors สำหรับงาน Precharge, Discharge และ Active Discharge รวมถึง Power Conversion และ Snubber โดยใช้เทคโนโลยี Thick Film ที่เคลือบบน Ceramic Substrate เพื่อรองรับการทำงานที่ต้องจัดการพลังงานในระดับสูง
สำหรับข้อมูลทางไฟฟ้า RPWA รองรับค่าความต้านทานตั้งแต่ 6.2 Ω ถึง 1 MΩ และสามารถรองรับกำลังสูงสุด 650 W และอุณหภูมิไม่ตัวถังไม่เกิน 85 °C โดยมีค่าความผิดพลาดของความต้านทานมีให้เลือ่ ±5% และ ±10% ขณะที่ Temperature Coefficient อยู่ที่ ±150 ppm/°C และใช้ค่าความต้านทานตาม E24 Series
RPWA 650 มีโครงสร้างแบบ Non-inductive ซึ่งช่วยลดผลกระทบจากค่า Inductance ของตัวต้านทาน จึงเหมาะกับวงจร Power Electronics ที่มีการเปลี่ยนแปลงของกระแสอย่างรวดเร็ว ขณะที่รูปแบบ Low Profile ช่วยให้สามารถนำไปติดตั้งในระบบที่มีข้อจำกัดด้านพื้นที่ได้ง่ายขึ้น
ในด้านการจัดการความร้อน ตัวต้านทานสามารถทำงานที่กำลังสูงได้เมื่อใช้งานร่วมกับ Auxiliary Heatsink ซึ่งไม่ได้รวมมาในตัวผลิตภัณฑ์ ดังนั้นการนำ RPWA 650 ไปใช้งานที่กำลังสูงจำเป็นต้องพิจารณาการออกแบบระบบระบายความร้อนร่วมด้วย เพื่อให้ตัวต้านทานสามารถรักษาอุณหภูมิให้อยู่ในช่วงที่เหมาะสม
อีกจุดที่น่าสนใจคือการติดตั้ง NTC Thermistor สำหรับตรวจสอบอุณหภูมิภายใน ทำให้ระบบสามารถนำข้อมูลอุณหภูมิไปใช้สำหรับ Monitoring หรือการจัดการสภาวะการทำงานของตัวต้านทานได้ ซึ่งมีประโยชน์ในระบบที่ต้องทำงานต่อเนื่องและมีการเปลี่ยนแปลงของโหลด
ด้านการติดตั้ง RPWA 650 ออกแบบมาให้ประกอบได้ง่าย โดยใช้โครงสร้างที่ช่วยให้การติดตั้งทำได้สะดวก ขณะที่ Vishay ระบุว่า RPWA อยู่ระหว่างการรับรองมาตรฐาน AEC-Q200 (Pending) ซึ่งเป็นมาตรฐานด้านความน่าเชื่อถือของชิ้นส่วนอิเล็กทรอนิกส์สำหรับยานยนต์ โดยสถานะดังกล่าวยังอยู่ระหว่างกระบวนการรับรองตามข้อมูลของผู้ผลิต
Bunpajarn Insight
RPWA 650 มีจุดเด่นที่การรวมความสามารถในการรองรับกำลังสูงเข้ากับคุณสมบัติที่เหมาะกับงาน Power Electronics โดยเฉพาะวงจร Precharge และ Discharge ซึ่งต้องควบคุมพลังงานในช่วงที่ระบบมีการเปลี่ยนแปลงของแรงดันและกระแสอย่างรวดเร็ว การรองรับกำลังสูงสุด 650 W รวมถึงช่วงค่าความต้านทานตั้งแต่ 6.2 Ω ถึง 1 MΩ ทำให้สามารถนำไปออกแบบในระบบได้หลากหลายขึ้น
ข้อดีอีกด้านคือโครงสร้าง Non-inductive, Low Profile และการมี NTC Thermistor สำหรับติดตามอุณหภูมิ ซึ่งช่วยให้การออกแบบระบบมีทางเลือกมากขึ้น อย่างไรก็ตาม การระบุค่ากำลังสูงสุด 650 W ไม่ได้หมายความว่าสามารถใช้งานที่ระดับดังกล่าวได้ในทุกสภาพแวดล้อม เพราะการระบายความร้อนผ่าน Auxiliary Heatsink เป็นปัจจัยสำคัญ และผู้ออกแบบยังต้องพิจารณาอุณหภูมิของระบบ การติดตั้ง และ Thermal Management ร่วมด้วย
ดังนั้น RPWA 650 จึงเหมาะกับการมองในฐานะ Power Resistor สำหรับงานจัดการพลังงานโดยเฉพาะ มากกว่าตัวต้านทานกำลังสูงทั่วไป โดยเฉพาะในระบบที่ต้องควบคุมพลังงานระหว่าง Pre-charge, Dis-charge หรือใช้เป็นส่วนหนึ่งของวงจร Power Conversion และ Snubber
