Solid-State Switching ตอนที่ 1 : BJT Transistor เปลี่ยน “นักขยายเสียง” ให้กลายเป็น สวิตช์ไร้เสียง

Highlight

• แนวคิดสำคัญ: Bipolar Junction Transistor (BJT) ไม่ได้มีหน้าที่เพียงขยายสัญญาณในวงจรอนาล็อกเท่านั้น แต่ยังสามารถนำมาใช้เป็น “สวิตช์อิเล็กทรอนิกส์ (Solid-State Switch)” สำหรับตัด-ต่อไฟ DC ให้กับโหลด โดยไม่มีชิ้นส่วนที่เคลื่อนไหว
• การทำงานหลัก: สวิตช์ทรานซิสเตอร์อาศัยการทำงานใน 2 สภาวะหลัก คือ Cut-off Region (Fully-OFF) และ Saturation Region (Fully-ON) เพื่อควบคุมการไหลของกระแส
• ประโยชน์ใช้งาน: ใช้เป็นตัวกลางเชื่อมต่อ (Interface) ระหว่างไมโครคอนโทรลเลอร์หรือ Logic Gate ที่ใช้แรงดันต่ำ เช่น 3.3V หรือ 5V กับโหลดที่ต้องการแรงดันหรือกระแสสูงกว่า เช่น มอเตอร์ หลอดไฟ และรีเลย์ (12V/24V)
• จุดระวังในการออกแบบ: หากใช้ BJT ขับโหลดประเภทขดลวดอินดักทีฟ (Inductive Load) เช่น คอยล์รีเลย์ ต้องใส่ Flywheel / Flyback Diode ขนานกับโหลด เพื่อป้องกันแรงดันย้อนกลับ (Back EMF) ที่อาจทำให้ทรานซิสเตอร์เสียหาย

In Detail

ลองนึกภาพสวิตช์ไฟบ้านที่เราใช้นิ้วกดเปิด-ปิดกันอยู่ทุกวันดูครับ ทุกครั้งที่สับสวิตช์จะมีเสียง “คลิก” จากหน้าสัมผัสที่วิ่งมากระทบกัน ซึ่งหากเราใช้งานไปนานๆ ก็อาจเกิดประกายไฟจนหน้าสัมผัสสึกหรอได้ สวิตช์กลไกแบบนี้จึงเหมาะแค่กับการเปิดไฟทิ้งไว้นานๆ

แต่ในโลกยุคใหม่ เครื่องใช้ไฟฟ้าไม่ได้มีแค่โหมด “เปิดสุด” กับ “ปิดสนิท” อีกต่อไป ลองนึกถึงเวลาที่เราอยากหรี่ไฟห้องนอนให้ดูนุ่มนวล หรือปรับพัดลมให้หมุนช้าลงตามใจชอบ… รู้ไหมครับว่าวงจรข้างในไม่ได้ใช้วิธี “ลดระดับไฟ” ลงมาทื่อๆ แต่ใช้วิธี “รัวสับสวิตช์เปิด-ปิด” สลับกันไปมาด้วยความเร็วสูงปรี๊ด! ตั้งแต่หลักพันครั้ง ไปจนถึง เป็นล้านๆ ครั้งในหนึ่งวินาที

เทคนิคสับสวิตช์รัวๆ นี้ (ที่วิศวกรเรียกว่า PWM) เป็นเหมือนการแอบจ่ายไฟสลับกับตัดไฟอย่างรวดเร็ว เพื่อหลอกตาเราให้เห็นหลอดไฟสว่างน้อยลง หรือหลอกให้มอเตอร์หมุนช้าลงตามปริมาณไฟเฉลี่ยที่ปล่อยออกมานั่นเอง

แน่นอนว่าสวิตช์กลไกทั่วไปที่มีเสียงดังกริ๊กๆ ไม่มีทางสับได้เร็วขนาดนี้ และคงพังพินาศในพริบตา พระเอกในยุคดิจิทัลที่เข้ามารับหน้าที่เป็น “สวิตช์ไร้เสียง” ที่ไม่มีชิ้นส่วนเคลื่อนไหว และตอบสนองได้ไวปานสายฟ้า จึงตกเป็นของชิ้นส่วนตัวเล็กๆ ที่เรียกว่า BJT (Bipolar Junction Transistor) หรือเรียนสั้นๆ ว่า ทรานซิสเตอร์( Transistor ) นั่นเอง

ทรานซิสเตอร์( Transistor) คืออะไร บทนี้จะไม่ลงรายละเอียด แต่อธิบายคร่าวๆ ได้ว่าคือ อุปกรณ์ที่สามารถใช้สัญญาณไฟฟ้าขนาดเล็ก เพื่อควบคุมการไหลของกระแสไฟฟ้าอีกส่วนหนึ่ง

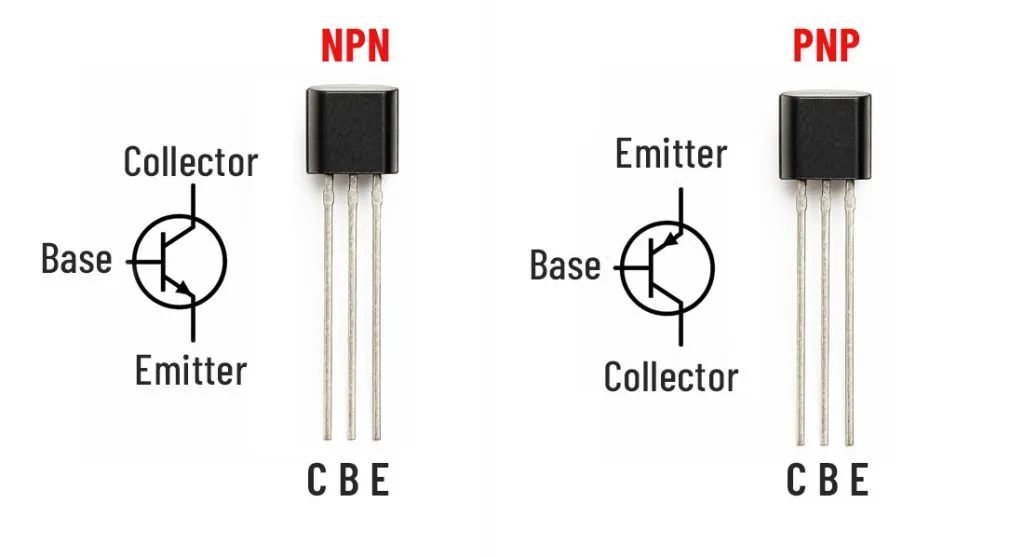

สำหรับ BJT (Bipolar Junction Transistor) จะมีขาหลัก 3 ขา คือ

• เบส (Base – B) – ขาควบคุม
• คอลเลกเตอร์ (Collector – C) – ขาที่รับกระแส
• อิมิตเตอร์ ( Emitter – E) – ขาที่ปล่อยกระแส

จำง่าย ๆ ว่า Base เป็นตัวสั่ง ส่วน Collector–Emitter เป็นทางที่กระแสไหล

เมื่อเราเปลี่ยนสัญญาณที่ Base เราก็สามารถควบคุมกระแสที่ไหลระหว่าง Collector กับ Emitter ได้ และนี่เองที่ทำให้ BJT สามารถทำหน้าที่เป็น “สวิตช์” ในโลกอิเล็กทรอนิกส์ได้ และ ทำให้เราสามารถนำสัญญาณขนาดเล็กมาควบคุมให้เกิดสัญญาณที่มีขนาดใหญ่ขึ้นได้ โดยในโหมด “สวิตช์” นี้ เรากำหนดให้ BJT ทำงานเพียง 2 สถานะคือ Cut-off Region และ Saturation Region หรือ ปิดการทำงาน( OFF ) และ เปิดการทำงาน( ON ) เท่านั้น

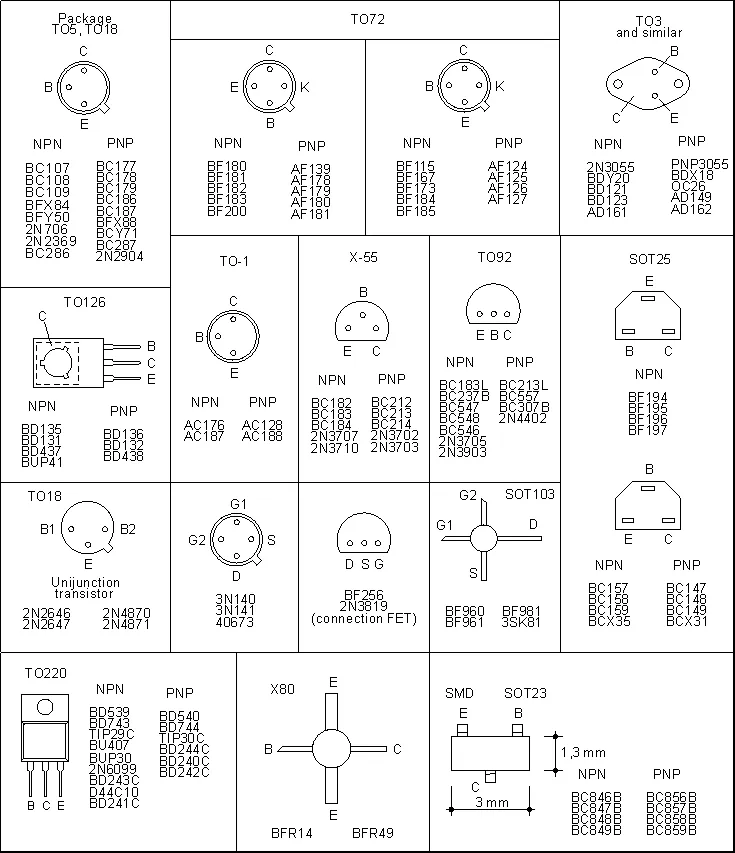

หมายเหตุ: การจัดเรียงขา (Pinout) และรูปแบบตัวถัง (Package) ของ BJT อาจแตกต่างกันไปในแต่ละรุ่น ดังนั้นควรตรวจสอบ Datasheet ของ BJT เบอร์นั้น ๆ ก่อนนำไปใช้งานทุกครั้ง

ส่วน BJT มี 2 ประเภทคือ NPN และ PNP จะอธิบายคร่าวๆ ไว้ท้ายบทความ

หลักการทำงานพื้นฐานเมื่อใช้ BJT เป็นสวิตช์

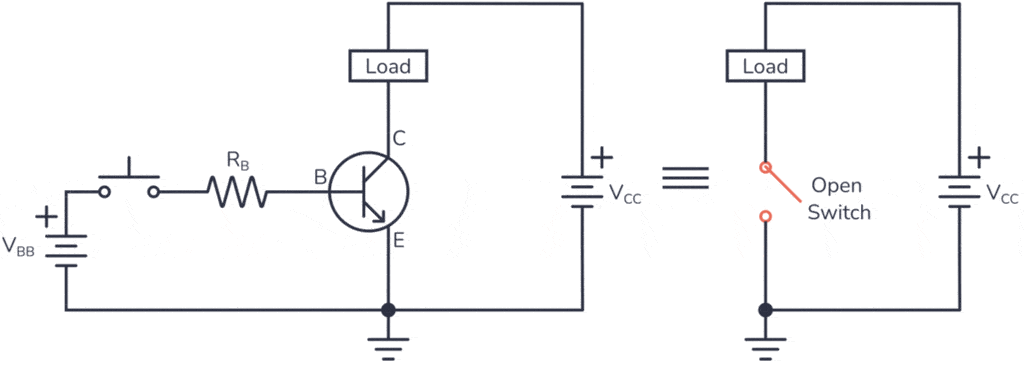

คิดภาพ BJT ง่ายๆ ว่าเป็น “สวิตช์ไฟอิเล็กทรอนิกส์ (Solid-State Switch)” ที่ไม่มีชิ้นส่วนกลไกให้สึกหรอ โดยมีหลักการทำงานคือ: ใช้ไฟแรงดันต่ำกระแสเล็กๆ ป้อนเข้าที่ ขา Base เพื่อรับบทเป็น “นิ้วสั่งงาน” ในการเปิด-ปิดทางเดินกระแสไฟขนาดใหญ่ ให้ไหลจาก ขา Collector ทะลุออก ขา Emitter ไปยังอุปกรณ์ต่างๆ (สำหรับทรานซิสเตอร์ชนิด NPN)

• สับสวิตช์ได้เร็วทันใจ: สามารถสั่งเปิด-ปิดสลับไปมาได้อย่างรวดเร็วมาก จึงนิยมนำไปใช้ควบคุมความเร็วมอเตอร์หรือหรี่ไฟ LED ผ่านการปล่อยสัญญาณเป็นจังหวะ (PWM) ซึ่งทำได้เนียน นุ่มนวล และแม่นยำกว่าการใช้มือสับสวิตช์กลไกแบบเดิมๆ หลายเท่าตัว

• ช่วยแยกส่วนพลังงานอย่างปลอดภัย: ทำให้เราสามารถใช้ไฟคำสั่งแรงดันต่ำๆ แค่ 3.3V หรือ 5V จากชิปประมวลผล มาสั่งเปิด-ปิดอุปกรณ์ที่กินไฟสูงอย่างหลอดไฟหรือมอเตอร์ขนาด 12V ถึง 24V ได้สะดวก โดยไม่ต้องกลัวไฟสูงย้อนกลับมาทำลายชิป

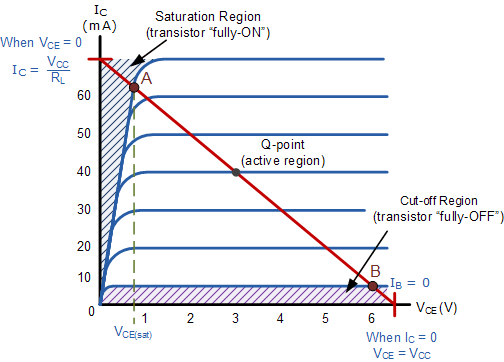

การนำทรานซิสเตอร์มาใช้เป็นสวิตช์ ปกติจะคำนึงถึงจุด Saturation (A) และ Cut-off (B) โดยดูจากกราฟ BJT

1. Cut-off Region (สภาวะ OFF / ปิดสวิตช์)

◦ เกิดขึ้นเมื่อไม่มีกระแสป้อนเข้าขา Base ($\large I_B \approx 0$) หรือแรงดันระหว่างขา Base กับ Emitter ($\large (V_{BE})$ ยังไม่สูงพอที่จะทำให้ BJT นำกระแส โดยในการอธิบายเบื้องต้นสำหรับ Silicon มักใช้ค่าประมาณ 0.7V เป็นจุดอ้างอิง
◦ เมื่อไม่มีสัญญาณไฟฟ้ามาสั่งงานที่ขา Base ทรานซิสเตอร์จะอยู่ในสภาวะ Cut-off ทำให้กระแสที่ไหลผ่าน Collector แทบเป็นศูนย์ ( $\large I_C \approx 0$ ) จึงทำหน้าที่เสมือน “ปิดสวิตช์” หรือ ไม่มีกระแสผ่านนั่นเองครับ

2. Saturation Region (สภาวะ ON / เปิดสวิตช์)

◦ เมื่อเราจ่ายกระแสเข้าขา Base มากพอ และ แรงดันระหว่างขา Base กับ Emitte $\large (V_{BE})$ เท่ากับ 0.7V หรือมากกว่า BJT จะเข้าสู่สภาวะ Saturation หรือพูดง่าย ๆ ว่า “Transistor ON”
◦ เมื่อ BJT ON กระแสสามารถไหลจาก Collector ไปยัง Emitter ได้มาก โดยมีแรงดันตกคร่อมตัวทรานซิสเตอร์ ($\large V_{CE(sat)}$ ต่ำมาก ซึ่งในหลายกรณีมีค่าประมาณ 0.2V

เมื่อเราเข้าใจหลักการทำงานพื้นฐานของ BJT กันแล้ว ต่อไปลองมาดู ตัวอย่างการนำ BJT มาใช้เป็นสวิตช์ พร้อมวิธีการคำนวณกันครับ

ตัวอย่างการนำไปใช้งาน

สมมติว่าเราต้องการใช้ Arduino ที่มีสัญญาณควบคุม 5V มาสั่ง BJT เพื่อควบคุม หลอดไฟ 24V / 25W

เราสามารถคำนวณได้ตามขั้นตอนดังนี้

1. หาค่ากระแสที่ไหลผ่านหลอดไฟ หรือ กระแส Collector $\large \textbf (I_C)$

โดย
(P = 25W) คือ กำลังไฟของหลอด
(V = 24V) คือ แรงดันไฟที่จ่ายให้หลอด

ดังนั้น

แสดงว่าหลอดไฟจะมีกระแสไหลประมาณ 1.040A เมื่อพิจารณาแล้วได้เบอร์ FZT1051A โดยมีรายละเอียดคร่าวๆ ดังนี้

• $\large V_{CEO}$ = 40V
• $\large I_C$ = $\large 5A_{(max)}$
• $\large V_{CE(sat)}$120 mV @ $\large I_C$ = 1A, $\large I_B$= 10 mA

โดยค่า $\large (V_{CE(sat)}$ = 120mV) หมายถึง เมื่อ BJT ทำงานใน Saturation Region และมีกระแส Collector (1A) โดยจ่ายกระแส Base (10mA) จะมีแรงดันตกคร่อมระหว่าง Collector และ Emitter ประมาณ (0.12V)

2. คำนวณกระแส Base $\large (I_B)$

จาก Datasheet ของ FZT1051A ระบุเงื่อนไขการทำงานใน Saturation ไว้ว่า

$[ V_{CE(sat)}=120mV ]$ ที่ $[I_C=1A,\ I_B=10mA]$

จากข้อก่อนหน้า เราคำนวณได้ว่าโหลดของเราต้องการกระแสประมาณ $[I_C\approx1.040A]$

ดังนั้นเราจึงต้องจ่ายกระแส Base อย่างน้อยประมาณ 10mA เพื่อให้ BJT สามารถทำงานใกล้เคียงกับเงื่อนไข Saturation ที่ Datasheet ระบุ

หรือคำนวณได้จาก

หรือ

$\beta$ เรียกว่า เบต้า คือค่าอัตราขยายของ BJT

ถ้า $\large \beta$ เท่ากับ 100 ดังนั้น (ใน Smartphone กดเลื่อนสูตรได้)

เพื่อความเหมาะสมในการออกแบบ สามารถเผื่อกระแส Base เพิ่มขึ้นเล็กน้อย เช่นกำหนด $\large [I_B\approx12mA]$

3. คำนวณหาค่า $R_B$

ถ้าใช้ $\large I_B =$12 mA และ Arduino ขา GPIO ให้แรงดันไฟที่ขา Base 5V เราหา $\large R_B$ ได้ดังนี้

• $\large R_B$ คือ ค่าตัวต้านทานที่ต่อเข้ากับขา Base ของ BJT
• $V_B$ คือ แรงดันที่จ่ายให้กับขา Base
• $\large V_{BE}$ คือ แรงดันระหว่างขา Base และ Emitter โดยทั่วไปในการคำนวณเบื้องต้น มักใช้ค่าประมาณ 0.7V
• $\large I_B$ คือ กระแสที่ต้องการให้ไหลเข้าสู่ขา Base

แทนค่า (ใน Smartphone กดเลื่อนสูตรได้)

ดังนั้นเลือกค่ามาตรฐานใกล้เคียงเป็น $\large [ {R_B = 360\Omega} ]$

Bunpajarn Insight

การนำ BJT มาเป็นสวิชต์เป็นอีกทางเลือกที่นิยมในการใช้งาน มีข้อดีเช่น
1. ไม่มีชิ้นส่วนที่เคลื่อนที่: BJT ใช้การควบคุมกระแสด้วยสัญญาณไฟฟ้า จึงไม่มีหน้าสัมผัสหรือชิ้นส่วนที่ต้องขยับเหมือน Mechanical Switch ทำให้ไม่มีปัญหาเรื่องหน้าสัมผัสสึกหรอหรือเกิดประกายไฟจากการเปิด–ปิดหน้าสัมผัส
2. สวิตช์ได้รวดเร็ว: BJT สามารถเปลี่ยนสถานะ ON และ OFF ได้รวดเร็ว เหมาะกับงานที่ต้องการควบคุมการเปิด–ปิดของโหลดด้วยสัญญาณอิเล็กทรอนิกส์
3. ควบคุมโหลดที่แรงดันหรือกระแสสูงกว่า Logic ได้: สามารถใช้สัญญาณจาก Microcontroller เช่น Arduino, ESP32 หรือ PLC เพื่อควบคุมโหลดที่ใช้แรงดันหรือกระแสสูงกว่าได้ โดยให้ BJT ทำหน้าที่เป็นตัวกลางในการสวิตช์
4.วงจรไม่ซับซ้อนและต้นทุนต่ำ: สำหรับโหลดขนาดไม่ใหญ่มาก วงจร BJT Switch สามารถออกแบบได้ง่าย โดยใช้อุปกรณ์หลักเพียง BJT และ Base Resistor จึงเหมาะกับงานควบคุมทั่วไปและงานทดลองทางอิเล็กทรอนิกส์

ข้อควรระวังในการออกแบบวงจรจริง (Design Considerations)

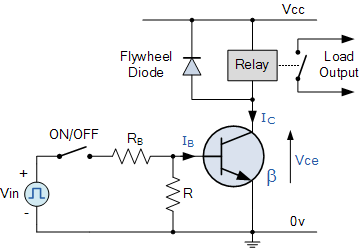

1. Flywheel / Flyback Diode สำหรับ Inductive Load: เมื่อนำ BJT ไปขับโหลดประเภทขดลวด เช่น Relay Coil, Solenoid, Motor ในช่วงเวลาที่ BJT ตัดการทำงานทันที ($I_C$ เปลี่ยนเป็น 0) สนามแม่เหล็กในขดลวดจะยุบตัวอย่างรวดเร็ว เกิดแรงดันเหนี่ยวย้อนกลับ Back EMF (Electromotive Force) ที่มีขั้วตรงข้ามและแรงดันสูงกว่าไฟเลี้ยงหลายเท่า พุ่งย้อนกลับเข้า Collector ของทรานซิสเตอร์ ส่งผลให้ทรานซิสเตอร์ทะลุเสียหายได้ทันที คำแนะนำ: ต้องต่อ Signal Diode (เช่น 1N4148 หรือ 1N4007) ขนานคร่อมตัวโหลดโดยหันขั้ว Cathode ไปทางไฟเลี้ยงเสมอ
2. การเลือกทรานซิสเตอร์ทดแทน: หากโหลดกินกระแสระดับหลายแอมป์ขึ้นไป การใช้ BJT ตัวเดียวอาจต้องการกระแส $\large I_B$ สูงจนไมโครคอนโทรลเลอร์จ่ายไม่ไหว ทางออกคือการต่อแบบ Darlington Pair เพื่อเพิ่มค่า $\beta$ ให้สูงขึ้นหลายพันเท่า หรือพิจารณาเปลี่ยนไปใช้ N-Channel Power MOSFET ที่ขับด้วยแรงดัน (Voltage-Controlled) แทน

ภาคผนวก

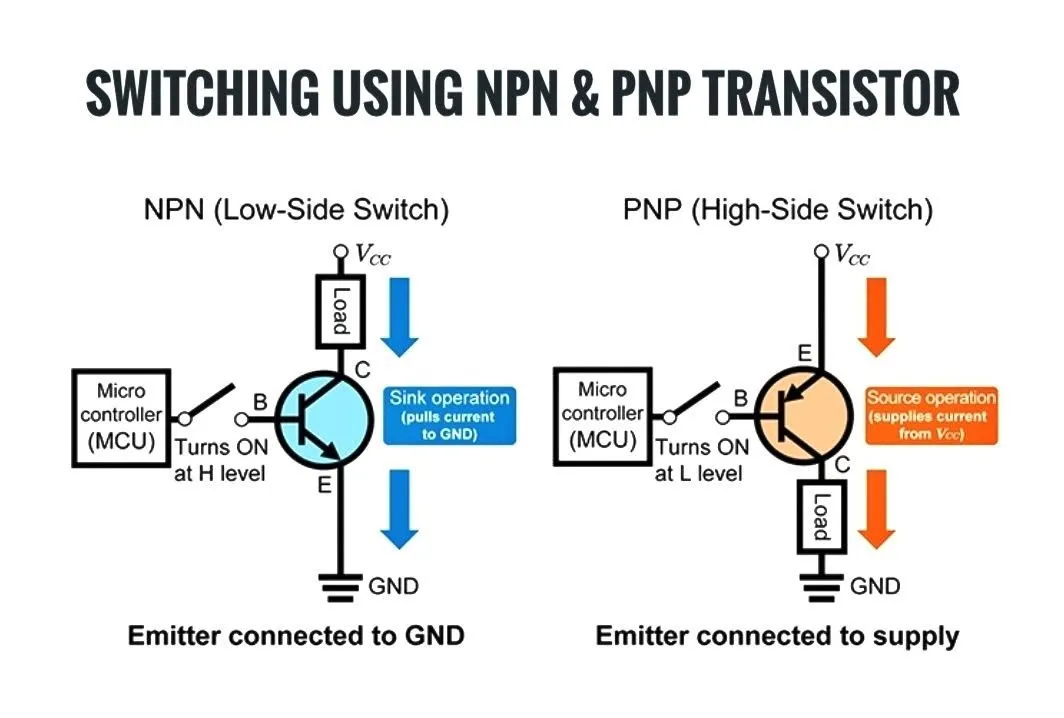

การเปรียบเทียบระหว่าง NPN และ PNP (NPN vs. PNP Transistor)

คุณสมบัติ (Feature)	NPN Transistor	PNP Transistor
พาหะส่วนใหญ่ (Major Charge Carrier)	อิเล็กตรอน (ประจุลบ)	โฮล (ประจุบวก)
ทิศทางการไหลของกระแส (Current Flow Direction)	อิมิตเตอร์ $\rightarrow$ คอลเลกเตอร์ ($E \rightarrow C$)	คอลเลกเตอร์ $\rightarrow$ อิมิตเตอร์ ($C \rightarrow E$)
กระแสที่ขาเบส (Base Current)	เป็นบวก, ไหล เข้า ขา Base ($I_B > 0$)	เป็นลบ, ไหล ออก จากขา Base ($I_B < 0$)
การควบคุมสวิตช์ (Switch Control)	ป้อนไฟบวกเข้า Base เพื่อให้นำกระแส	ป้อนไฟลบ/ลง Ground ที่ Base เพื่อให้นำกระแส
การใช้งานทั่วไป (Typical Applications)	วงจรขยายความถี่สูง, วงจรดิจิทัล, สวิตชิ่งพลังงานสูง	วงจรอานาล็อกพลังงานต่ำ, วงจรขยายแบบทำงานร่วมกัน (Complementary), วงจร Biasing

สรุปการควบคุม NPN และ PNP ผ่าน Arduino / ESP32:

• NPN Transistor: สั่งงานด้วยสัญญาณ HIGH (GPIO = “1”) เพื่อ “เปิด” สวิตช์ (จ่ายไฟเข้าขา Base)
• PNP Transistor: สั่งงานด้วยสัญญาณ LOW (GPIO = “0”) เพื่อ “เปิด” สวิตช์ (ดึงขา Base ลง Ground)

Written by Pawinphat Charoenrat

Reference :
Electronics-tutorials.ws
Build-electronic-circuits.com

---
