Highlight 🌶️🌶️

เวลาไม่ได้เป็นเพียงสิ่งที่ใช้บอกว่า “ตอนนี้กี่โมง” สำหรับดาวเทียม แต่เป็นส่วนหนึ่งของระบบควบคุมและสื่อสารแทบทุกอย่าง

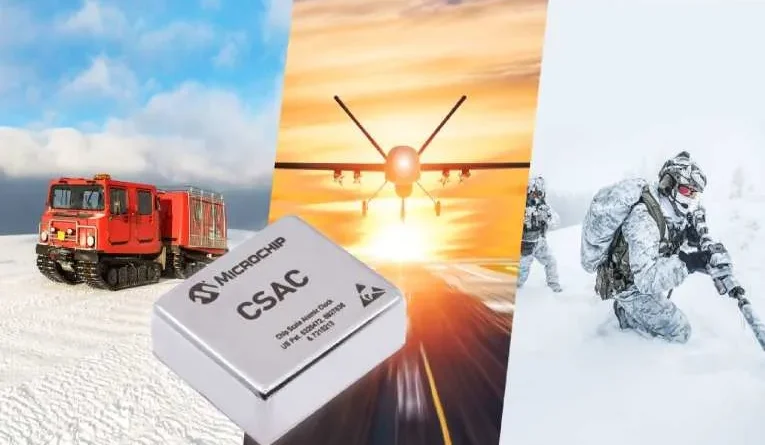

Microchip จึงพัฒนา Space CSAC-SA65 หรือ Chip-Scale Atomic Clock สำหรับใช้เป็น Timing Reference ความแม่นยำสูงภายในดาวเทียม โดยสามารถทำงานต่อได้แม้สัญญาณ GNSS จะหายไป

ตัวอุปกรณ์ใช้เทคโนโลยี Cesium Atomic Reference ในแพ็กเกจขนาดเล็ก เพื่อควบคุม Quartz Oscillator ให้มีความถี่ที่เสถียร พร้อมรองรับอินเทอร์เฟซ 1PPS สำหรับรับและส่งสัญญาณ Timing

เมื่อเทียบกับรุ่นก่อนหน้า CSAC-SA65 เพิ่มความสามารถในการทนรังสีเป็นอย่างน้อย 30 krad TID และรองรับอุณหภูมิ −40°C ถึง 80°C โดยยังคงแนวคิด COTS + Radiation-Tolerant เพื่อควบคุมต้นทุนและลดเวลาในการผลิต

In Detail

ถ้าดาวเทียมไม่มี “เวลาที่แม่นยำ” จะเกิดอะไรขึ้น?

ลองนึกภาพดาวเทียมหลายดวงที่กำลังสื่อสารกันในอวกาศ

ดาวเทียมดวงหนึ่งส่งข้อมูลออกมา อีกดวงหนึ่งต้องรู้ว่า ข้อมูลถูกส่งเมื่อไร และควรเปิดรับสัญญาณในช่วงเวลาไหน ขณะเดียวกันระบบสื่อสารก็ต้องควบคุมความถี่ให้ตรงกัน และเซนเซอร์แต่ละตัวก็ต้องบันทึก Timestamp ของข้อมูลอย่างแม่นยำ

ทั้งหมดนี้มีสิ่งหนึ่งอยู่เบื้องหลัง นั่นคือ Timing Reference

สำหรับระบบบนโลก เราอาจใช้ GNSS เป็นแหล่งอ้างอิงเวลาได้ แต่ในอวกาศ การพึ่งพาสัญญาณจากภายนอกตลอดเวลามีข้อจำกัด หากสัญญาณ GNSS ถูกรบกวน ถูก Spoofing หรือดาวเทียมอยู่ในตำแหน่งที่รับสัญญาณได้ไม่ต่อเนื่อง ระบบก็จำเป็นต้องมี “นาฬิกาของตัวเอง” ที่สามารถเดินต่อได้อย่างแม่นยำ

นี่คือบทบาทของ Space CSAC-SA65

---

CSAC คืออะไร และทำไมถึงสำคัญ?

CSAC ย่อมาจาก Chip-Scale Atomic Clock

แนวคิดพื้นฐานคล้ายกับนาฬิกาอะตอมขนาดใหญ่ คือไม่ได้อาศัยเพียง Quartz Crystal เป็นตัวกำหนดความถี่ แต่ใช้คุณสมบัติของอะตอมเป็น Reference ที่มีความเสถียรสูง

ภายใน CSAC มีสิ่งที่เรียกว่า Physics Package ซึ่งมีขนาดเล็กมาก โดยใช้ Semiconductor Laser ตรวจวัดอะตอม Cesium ภายใน Vapor Cell

เมื่อสามารถตรวจจับความถี่ของ Hyperfine Transition ของอะตอม Cesium ได้ ระบบก็สามารถนำความถี่นี้มาใช้เป็น Atomic Reference เพื่อควบคุม Quartz Oscillator อีกทอดหนึ่ง

พูดง่าย ๆ คือ

อะตอมทำหน้าที่เป็น “ไม้บรรทัด” สำหรับตรวจสอบความถี่ ส่วน Quartz Oscillator เป็นตัวสร้างสัญญาณที่ระบบนำไปใช้งานจริง

ผลลัพธ์คือได้ Timing Reference ที่มีความเสถียรในระดับ Atomic Clock แต่มีขนาดและการใช้พลังงานต่ำกว่านาฬิกาอะตอมแบบดั้งเดิมอย่างมาก

นี่เป็นเหตุผลสำคัญที่เทคโนโลยี CSAC น่าสนใจสำหรับ SmallSat เพราะทุกกรัมและทุกมิลลิวัตต์ในดาวเทียมมีต้นทุน

---

SA65 มีความแม่นยำระดับไหน?

CSAC-SA65 พัฒนาต่อยอดจาก SA65 ซึ่งเป็นรุ่นสำหรับงานเชิงพาณิชย์

ตัว SA65 มีขนาดประมาณ 41 × 35 × 12 มม. และมีค่า Short-term Frequency Stability หรือ Allan Deviation ต่ำกว่า 3 × 10⁻¹⁰ ที่ช่วงเวลา 1 วินาที

ด้าน Temperature Stability บริษัทระบุว่าความถี่มีการเปลี่ยนแปลงสูงสุดประมาณ ±3 × 10⁻¹⁰ เมื่ออุณหภูมิเปลี่ยนแปลง

สำหรับคนที่ไม่ได้ทำงานด้าน Frequency Control ตัวเลขเหล่านี้อาจดูเป็นเพียงตัวเลขเล็ก ๆ

แต่ในระบบดาวเทียม ความคลาดเคลื่อนของความถี่และเวลาที่สะสมขึ้นเรื่อย ๆ สามารถส่งผลต่อการ Synchronization ของระบบได้

ดังนั้นการมี Clock ที่เสถียรจึงไม่ได้เป็นเพียงเรื่องของ “บอกเวลาให้ตรง” แต่เกี่ยวข้องกับการทำให้ระบบทั้งหมดทำงานสอดคล้องกัน

1PPS จุดเชื่อมต่อระหว่างนาฬิกากับระบบดาวเทียม

อีกส่วนที่น่าสนใจคือ CSAC-SA65 รองรับ 1 Pulse Per Second หรือ 1PPS

สำหรับ Maker ที่เคยใช้งาน GNSS Module น่าจะคุ้นกับสัญญาณนี้ เพราะ 1PPS เป็นอินเทอร์เฟซที่ใช้กันอย่างแพร่หลายในระบบ Timing และ Navigation

หลักการทำงานสามารถมองแบบง่าย ๆ ได้ว่า

GNSS → 1PPS → CSAC → Timing Reference → ระบบต่าง ๆ ในดาวเทียม

เมื่อมี GNSS อยู่ ระบบสามารถนำ 1PPS จากภายนอกมาใช้ Discipline นาฬิกาของ CSAC ให้สอดคล้องกับ Reference ที่แม่นยำกว่า

แต่เมื่อ GNSS หายไป CSAC ก็สามารถทำงานแบบอิสระต่อได้ โดยใช้ Atomic Reference ภายในเพื่อรักษาความเสถียรของเวลาและความถี่

จุดนี้เองที่ทำให้ CSAC แตกต่างจากการมีเพียง GNSS Receiver

เพราะ GNSS ทำหน้าที่เหมือน “ครู” ที่คอยบอกเวลา ส่วน CSAC สามารถทำหน้าที่เป็น “นาฬิกาประจำบ้าน” ที่ยังเดินต่อได้ แม้ครูจะหายไปชั่วคราว

Timing ที่ดีส่งผลอะไรกับ SmallSat?

เมื่อมองไปที่ดาวเทียมจริง Timing Reference สามารถเข้าไปเกี่ยวข้องกับระบบหลายส่วน

Time-Division Communication

ระบบสื่อสารที่แบ่งช่วงเวลาให้แต่ละอุปกรณ์ส่งข้อมูลจำเป็นต้องมี Timing ที่สอดคล้องกัน หากแต่ละฝั่งมี Clock Drift มากเกินไป การแบ่ง Slot ก็อาจเกิดความคลาดเคลื่อนได้

Sensor Timestamp

ข้อมูลจาก Sensor ไม่ได้มีเพียงค่าที่วัดได้ แต่ต้องรู้ด้วยว่า “วัดเมื่อไร” โดยเฉพาะระบบที่ต้องนำข้อมูลจากหลาย Sensor มาวิเคราะห์ร่วมกัน

Frequency Control

ระบบ RF และ Communication ต้องการความถี่ที่มีเสถียรภาพ หาก Reference เปลี่ยนไปตามเวลา ระบบอื่น ๆ ก็ต้องรับมือกับ Frequency Drift ที่เกิดขึ้น

Satellite Constellation

เมื่อดาวเทียมหลายดวงทำงานร่วมกัน Timing จะยิ่งมีความสำคัญ เพราะระบบต้องรักษา Timing Coherence ระหว่าง Satellite แต่ละดวง

ดังนั้น Clock ตัวเล็ก ๆ ที่ดูเหมือนเป็นเพียงส่วนประกอบหนึ่งของระบบ จริง ๆ แล้วสามารถกลายเป็นพื้นฐานของการทำงานร่วมกันของดาวเทียมทั้งระบบได้

ทนรังสีมากขึ้น แต่ยังเลือกใช้แนวทาง COTS

หนึ่งในจุดที่ Microchip เน้นสำหรับ CSAC-SA65 คือการปรับให้เหมาะกับสภาพแวดล้อมในวงโคจรมากขึ้น

เมื่อเทียบกับ CSAC-SA45 รุ่นก่อนหน้า SA65 เพิ่มความสามารถในการทนรังสีเป็น Total Ionizing Dose (TID) อย่างน้อย 30 krad

ขณะเดียวกันยังรองรับช่วงอุณหภูมิการทำงาน −40°C ถึง 80°C

อีกจุดที่น่าสนใจคือ Microchip ระบุว่า SA65 สามารถทำหน้าที่เป็น Drop-in Replacement ของรุ่นก่อนหน้าได้ ทำให้ระบบที่พัฒนาบน CSAC-SA45 สามารถเปลี่ยนไปใช้รุ่นใหม่โดยไม่ต้องเปลี่ยน Hardware หรือ Software หลักของระบบ

แต่ Microchip ไม่ได้เลือกแนวทางสร้างชิปแบบ Radiation-Hardened สำหรับอวกาศโดยเฉพาะ

บริษัทเลือกใช้แนวทาง Commercial Off-the-Shelf (COTS) แล้วคัดเลือกและออกแบบให้ส่วนประกอบมีความสามารถ Radiation-Tolerant ตามระดับที่กำหนดแทน

แนวทางนี้สะท้อนแนวคิดของยุค New Space ได้ค่อนข้างชัดเจน

แทนที่จะสร้างทุกชิ้นส่วนขึ้นมาใหม่ในระดับ Space-grade ซึ่งมีต้นทุนและ Lead Time สูง ก็ใช้เทคโนโลยีที่มีฐานการผลิตเชิงพาณิชย์อยู่แล้ว แล้วปรับให้เหมาะกับภารกิจอวกาศ

สำหรับบริษัทที่กำลังสร้าง Satellite Constellation ซึ่งต้องผลิตดาวเทียมจำนวนมาก แนวคิดนี้อาจช่วยลดทั้งต้นทุนและระยะเวลาในการผลิตได้อย่างมีนัยสำคัญ

จาก DARPA สู่ดาวเทียมยุค New Space

เทคโนโลยี CSAC ไม่ได้เกิดขึ้นจากการออกแบบเพื่อดาวเทียมโดยตรงตั้งแต่แรก

จุดเริ่มต้นย้อนกลับไปถึงโครงการที่ได้รับการสนับสนุนจาก DARPA และนำไปสู่การสาธิต Chip-Scale Atomic Clock รุ่นแรกที่ NIST ในปี 2004

จากนั้นเทคโนโลยีถูกนำออกสู่ตลาดโดย Symmetricom ในปี 2011 ผ่านผลิตภัณฑ์ Cesium SA.45s

นาฬิกาดังกล่าวมีปริมาตรประมาณ 16 cm³ น้ำหนักราว 35 กรัม และใช้พลังงานประมาณ 115 mW ขณะที่ Physics Package ภายในมีขนาดเล็กกว่า 1 cm³

เทคโนโลยีนี้ถูกนำไปใช้ในระบบที่ต้องการ Local Timing Reference หลายรูปแบบ ตั้งแต่ระบบ Navigation ที่ไม่สามารถพึ่งพา GPS ได้ ระบบวิทยุสื่อสารทางทหาร ไปจนถึงระบบตรวจวัดใต้น้ำและ Seismic Sensing

ต่อมาเทคโนโลยีและผลิตภัณฑ์ตระกูลนี้เปลี่ยนมือมายัง Microsemi หลังจาก Microsemi เข้าซื้อกิจการ Symmetricom ในปี 2013 และอยู่ภายใต้ Microchip หลังจาก Microchip เข้าซื้อกิจการ Microsemi ในปี 2018

วันนี้แนวคิดเดียวกันกำลังถูกนำมาต่อยอดกับตลาด Space และ New Space ผ่าน CSAC-SA65

CSAC-SA65 ถูกวางไว้ตรงไหนในระบบดาวเทียม?

Microchip ระบุกลุ่มงานเป้าหมายของ CSAC-SA65 สำหรับภารกิจ LEO หลายประเภท ได้แก่

• Satellite Timing และ Frequency Control
• Satellite Clock Reference
• Assured Positioning, Navigation and Timing (PNT)
• Satellite Cross-linking

สำหรับนักพัฒนาและทีมวิศวกร Microchip ยังมี ClockStudio สำหรับควบคุมและวิเคราะห์การทำงานของ CSAC รวมถึง CSAC Developer Kit สำหรับใช้ประเมินอุปกรณ์และพัฒนาระบบต้นแบบ

จึงไม่ได้มีเพียงตัว Clock เท่านั้น แต่มีเครื่องมือสำหรับนำอุปกรณ์ไปทดลองและรวมเข้ากับระบบจริงด้วย

🎯Bunpajarn Insight

สิ่งที่น่าสนใจของ CSAC-SA65 ไม่ใช่แค่การสร้าง “นาฬิกาอะตอมให้เล็กลง” แต่คือการทำให้เทคโนโลยีที่เคยมีราคาและข้อจำกัดสูง สามารถเข้าไปอยู่ในสถาปัตยกรรมของ SmallSat และ Constellation ได้ง่ายขึ้น

จุดแข็งชัดเจนคือ ขนาดเล็ก, ใช้พลังงานต่ำ, มี 1PPS, ทำงานต่อได้เมื่อ GNSS หาย และมี Radiation Tolerance ซึ่งตรงกับความต้องการของดาวเทียมยุค New Space ที่ต้องการทั้งความน่าเชื่อถือและต้นทุนที่ควบคุมได้

แต่ก็มี Trade-off ที่วิศวกรต้องพิจารณา

การเลือกใช้แนวทาง COTS + Radiation-Tolerant ไม่ได้หมายความว่าอุปกรณ์จะมีความทนทานต่อรังสีเทียบเท่ากับอุปกรณ์ Radiation-Hardened สำหรับภารกิจอวกาศทุกประเภท ดังนั้นการออกแบบระบบต้องพิจารณา Orbit, Mission Lifetime, Radiation Environment และระดับ TID ที่คาดว่าจะได้รับ ให้เหมาะสม

อีกประเด็นคือ CSAC ไม่ได้ทำให้ดาวเทียม “ไม่ต้องใช้ GNSS” แต่เหมาะกับการทำหน้าที่เป็น Holdover Timing Reference เมื่อ GNSS ไม่พร้อมใช้งาน

เทคโนโลยีนี้สะท้อนให้เห็นว่า ระบบดาวเทียมสมัยใหม่ไม่ได้มีเพียง CPU, Sensor และ Radio แต่ยังต้องอาศัย “โครงสร้างพื้นฐานด้านเวลา” ที่ทำหน้าที่เชื่อมการทำงานของระบบต่าง ๆ ให้สามารถทำงานร่วมกันได้อย่างแม่นยำ

และเมื่อดาวเทียมเปลี่ยนจากการสร้างเพียงไม่กี่ดวง มาเป็น Constellation ที่มีดาวเทียมหลายสิบหรือหลายร้อยดวง ความสำคัญของ Timing ที่แม่นยำก็จะยิ่งเพิ่มขึ้นตามไปด้วย

สุดท้ายแล้ว สำหรับดาวเทียม “เวลา” ไม่ใช่แค่ข้อมูลหนึ่งค่าในระบบ แต่เป็น Reference ที่ทำให้ทั้งระบบสามารถทำงานพร้อมกันได้อย่างถูกต้อง

---

คำศัพท์

• Radiation-Tolerant (Rad-Tolerant) = ทนต่อรังสีในระดับที่กำหนด อุปกรณ์ถูกออกแบบหรือคัดเลือกให้ยังทำงานได้ภายใต้ปริมาณรังสีที่ระบุ แต่ไม่ได้หมายความว่าจะทนต่อรังสีได้ทุกระดับหรือทุกประเภท
• Radiation-Hardened (Rad-Hard) = ออกแบบมาเพื่อรองรับสภาพแวดล้อมที่มีรังสีโดยเฉพาะ ทั้งในระดับกระบวนการผลิต การออกแบบวงจร และการเลือกวัสดุ เพื่อให้มีความทนทานต่อรังสีสูงและคาดการณ์พฤติกรรมได้มากกว่าอุปกรณ์ทั่วไป
• Vapor Cell — เซลล์บรรจุอะตอมในสถานะไอ ใช้เป็นส่วนหนึ่งของชุดฟิสิกส์ในนาฬิกาอะตอม
• Hyperfine Transition — การเปลี่ยนระดับพลังงานของอะตอมในระดับ Hyperfine ซึ่งมีความถี่เฉพาะและใช้เป็นความถี่อ้างอิงของนาฬิกาอะตอม
• Short-term Frequency Stability — ความเสถียรของความถี่ในช่วงเวลาสั้น ใช้บอกว่าความถี่ของอุปกรณ์เปลี่ยนแปลงจากค่ามาตรฐานมากน้อยเพียงใดในช่วงเวลาที่กำหนด
• Allan Deviation — ค่าทางสถิติที่ใช้วัดและประเมินความเสถียรของความถี่หรือสัญญาณนาฬิกาตามช่วงเวลา โดยค่าที่ต่ำกว่าหมายถึงความถี่มีความเสถียรมากกว่า
