เบื้องหลังความอึดของสมาร์ทวอทช์ เมื่อไมโครโฟนรู้จัก “สลับโหมด” ประหยัดพลังงาน
Highlight
Infineon เปิดตัว IM69D120 ไมโครโฟน MEMS แบบดิจิทัลขนาดจิ๋ว ที่มาพร้อมจุดเด่นเรื่องการจัดการพลังงานอันชาญฉลาด ตัวชิปสามารถลดการใช้กระแสไฟได้ง่ายๆ เพียงแค่ปรับลดความถี่สัญญาณนาฬิกา (Clock Frequency) แลกกับค่าสัญญาณต่อสัญญาณรบกวน (SNR) ที่ลดลงเล็กน้อย แถมยังรองรับเสียงที่ดังกระหึ่มถึง 118 เดซิเบล โดยที่เสียงแทบไม่เกิดความเพี้ยนเลย!
In Detail

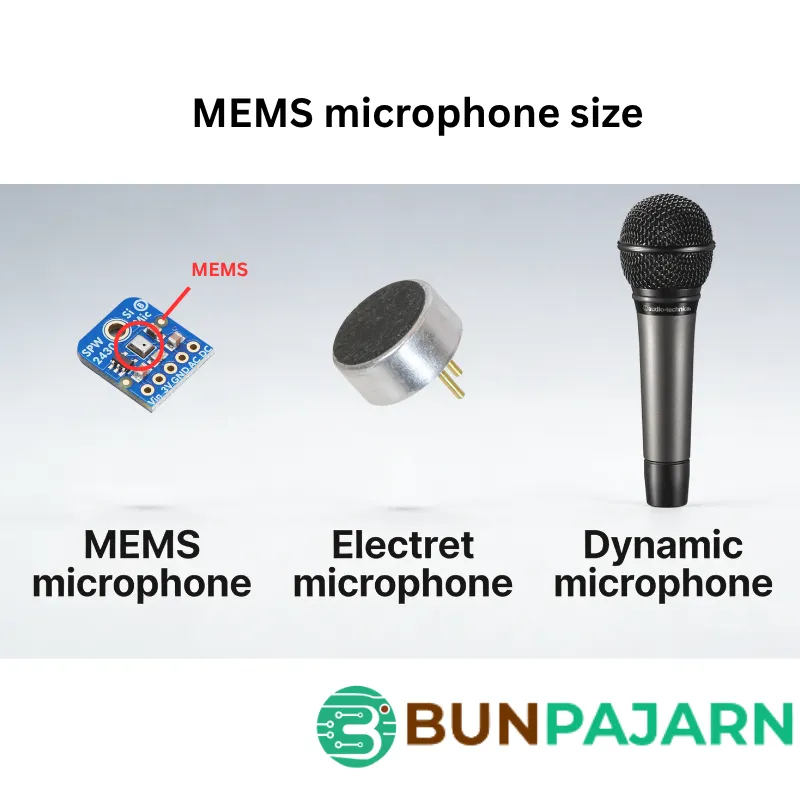

เคยสงสัยไหมครับว่า อุปกรณ์สมาร์ทโฮม หูฟังไร้สาย หรือสมาร์ทวอทช์เรือนจิ๋ว สามารถรอรับฟังคำสั่งเสียงของเราได้อย่างคมชัดตลอดทั้งวัน โดยที่แบตเตอรี่ไม่หมดไปเสียก่อนได้อย่างไร? เบื้องหลังความเก่งกาจนี้ไม่ได้เกิดจากเวทมนตร์ แต่มาจากชิ้นส่วนสี่เหลี่ยมเล็กๆ ที่เรียกว่า “ไมโครโฟน MEMS” ซึ่งในยุคนี้ไม่ได้แข่งกันแค่เรื่องเสียงชัดเพียงอย่างเดียว แต่แข่งกันที่ว่า “ใครจะซดแบตเตอรี่น้อยกว่ากัน” ด้วย

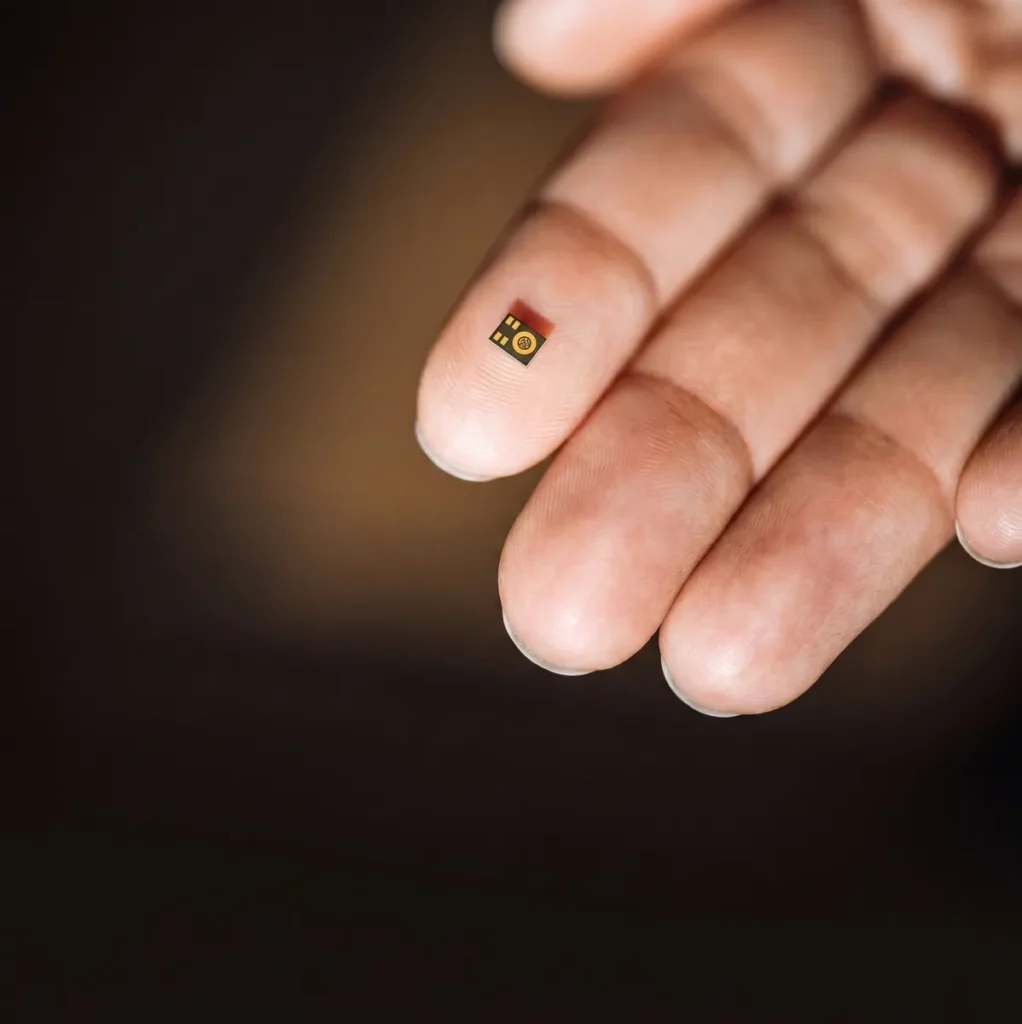

ล่าสุด Infineon บริษัทผู้ผลิตชิปและอุปกรณ์อิเล็กทรอนิกส์รายใหญ่ เปิดตัว IM69D120 ไมโครโฟนดิจิทัลขนาดจิ๋วที่ออกแบบมาสำหรับอุปกรณ์อิเล็กทรอนิกส์ยุคใหม่ โดยรวมทั้งส่วนที่ใช้รับเสียงและวงจรภายในไว้ในตัวเดียว ทำให้มีขนาดเล็กเพียง 4 × 3 × 1.2 มิลลิเมตร และมีขาเชื่อมต่อทั้งหมด 5 ขา
แม้จะมีขนาดเล็ก แต่ IM69D120 สามารถรับเสียงได้ในช่วงความถี่ตั้งแต่ 100 Hz ถึง 10 kHz ทำให้สามารถเก็บรายละเอียดของเสียงได้อย่างครอบคลุม จึงเหมาะกับอุปกรณ์ที่ต้องการรับเสียงตลอดเวลา เช่น หูฟังไร้สาย สมาร์ทวอทช์ อุปกรณ์ Smart Home และอุปกรณ์ IoT โดยไม่ต้องใช้พื้นที่บนแผงวงจรมากนัก
แต่ปัญหาโลกแตกของการออกแบบอุปกรณ์อิเล็กทรอนิกส์พกพาก็คือ “คุณภาพเสียง” มักจะเป็นศัตรูกับ “แบตเตอรี่” เสมอครับ ถ้าเราอยากได้เสียงที่ใสเคลียร์ ไร้สัญญาณรบกวน (ค่า SNR สูง) อุปกรณ์ก็ต้องทำงานที่ความถี่สูงและกินไฟหนักขึ้น ในทางกลับกัน ถ้าอยากประหยัดไฟ คุณภาพเสียงก็มักจะถูกลดทอนลงไป นี่คือโจทย์ใหญ่ที่ทำให้นักพัฒนาต้องปวดหัวเวลาออกแบบอุปกรณ์ที่ต้องเปิดไมค์แสตนด์บายทิ้งไว้ตลอดเวลา
ลองจินตนาการถึงหูฟังไร้สาย หรือเซนเซอร์เสียงในป่าลึกดูสิครับ อุปกรณ์เหล่านี้ไม่ได้ต้องการเสียงที่คมชัดระดับสตูดิโอตลอดเวลา บางจังหวะมันแค่ต้องการจับคลื่นความถี่เพื่อให้รู้ว่ามี “เสียงคนพูด” หรือไม่เพื่อปลุกระบบให้ตื่น การที่เราสามารถสลับโหมดการทำงานระหว่าง “โหมดประหยัดพลังงาน” กับ “โหมดเสียงคมชัดจัดเต็ม” ได้อย่างอิสระ จะส่งผลให้อายุการใช้งานแบตเตอรี่ยาวนานขึ้นอย่างมหาศาล ทำให้เราไม่ต้องคอยวิ่งหาที่ชาร์จบ่อยๆ
Infineon แก้ปัญหานี้ใน IM69D120 ด้วยแนวคิดง่ายๆ คือ ไม่จำเป็นต้องให้ไมโครโฟนทำงานเต็มกำลังตลอดเวลา เมื่ออุปกรณ์อยู่ในช่วงที่ไม่ได้ใช้งานมาก ระบบสามารถสั่งให้ไมโครโฟนทำงานเบาลง เพื่อช่วยลดการใช้พลังงานและยืดอายุแบตเตอรี่ แต่เมื่อมีคนพูด หรือระบบต้องการฟังเสียงอย่างละเอียด ก็สามารถเพิ่มระดับการทำงานของไมโครโฟนขึ้นมาได้อีกครั้ง
ลองนึกภาพง่ายๆ เหมือนการ เร่งและผ่อนคันเร่งของรถ ครับ ช่วงไหนไม่มีอะไรเกิดขึ้นก็ผ่อนลงเพื่อประหยัดพลังงาน แต่เมื่อมีเหตุการณ์สำคัญก็เร่งขึ้นมาเพื่อให้ทำงานได้เต็มที่
แนวคิดนี้ทำให้ IM69D120 เหมาะกับอุปกรณ์ที่ต้อง “คอยฟัง” อยู่ตลอดเวลา เพราะไม่ต้องเปลืองแบตเตอรี่ไปกับการทำงานเต็มกำลังตลอดทั้งวัน
นอกจากเรื่องการประหยัดพลังงานแล้ว ไมโครโฟนตัวนี้ยังสามารถรับเสียงที่ดังได้ถึง 118 เดซิเบล และยังรักษาคุณภาพเสียงได้ดีในระดับหนึ่ง จึงสามารถนำไปใช้งานในสภาพแวดล้อมที่มีเสียงดัง เช่น โรงงาน หรือพื้นที่ที่มีเครื่องจักรทำงานอยู่ได้
Bunpajarn Insight
จุดเด่นของ IM69D120 ไม่ได้มีแค่เรื่องคุณภาพเสียง แต่คือการเปิดให้ Firmware ควบคุมการใช้พลังงานของไมโครโฟนได้โดยตรง ผ่านการปรับ Clock Frequency ที่จ่ายจาก Microcontroller หรือ DSP หากต้องการประหยัดพลังงานก็ลด Clock ลง ซึ่งจะทำให้ Audio Sampling Rate และ SNR ลดลงตามไปด้วย แต่เมื่อจำเป็นต้องใช้เสียงที่มีคุณภาพสูงขึ้น ก็สามารถเพิ่ม Clock กลับขึ้นมาได้
แนวทางนี้ทำให้ระบบไม่จำเป็นต้องให้ไมโครโฟนทำงานเต็มประสิทธิภาพตลอดเวลา แต่สามารถปรับการทำงานให้เหมาะกับแต่ละสถานการณ์ จึงเหมาะกับอุปกรณ์ที่ต้องเปิดรับเสียงอยู่ตลอด เช่น Wearable, Smart Home และ IoT โดยเฉพาะอุปกรณ์ที่ใช้แบตเตอรี่
อีกจุดที่น่าสนใจคือ IM69D120 สามารถรับเสียงได้ถึง 118 dB SPL โดยมี THD ต่ำกว่า 1% ภายใต้เงื่อนไขที่กำหนด และมี AOP ประมาณ 120 dB SPL จึงสามารถรองรับสภาพแวดล้อมที่มีเสียงดังได้ดี
สำหรับ Hardware Engineer ต้องใส่ใจกับการออกแบบ PCB ด้วย เพราะ IM69D120 เป็นไมโครโฟนแบบ Bottom-port ที่รับเสียงจากด้านล่าง จึงต้องออกแบบ รูเปิดบน PCB ใต้ตัวไมโครโฟน เพื่อให้เสียงเดินทางเข้าสู่ MEMS Sensor ได้ ซึ่งต้องคำนึงถึงทั้ง Footprint, Routing และ Stencil แต่ข้อดีคือสามารถออกแบบ Acoustic Path เพื่อควบคุมทิศทางเสียงและลดเสียงรบกวนได้
ดังนั้น การนำ IM69D120 ไปใช้งานจริงจึงต้องมองทั้งระบบ ตั้งแต่ Clock และ Firmware ไปจนถึง Power Management, PCB และ Acoustic Design เพื่อให้ได้ทั้งคุณภาพเสียงที่เหมาะสมและการใช้พลังงานที่มีประสิทธิภาพ
คำศัพท์
- MEMS (Micro-Electro-Mechanical Systems) คือ เทคโนโลยีที่นำโครงสร้างทางกลขนาดจิ๋วระดับไมโครเมตรมาทำงานร่วมกับวงจรอิเล็กทรอนิกส์ โดยสามารถสร้างเป็นเซนเซอร์หรืออุปกรณ์ตรวจจับต่างๆ ได้ในชิปขนาดเล็ก สำหรับ MEMS Microphone โครงสร้างขนาดจิ๋วภายในจะทำหน้าที่ตรวจจับการสั่นสะเทือนจากคลื่นเสียง แล้วเปลี่ยนเป็นสัญญาณไฟฟ้าเพื่อนำไปประมวลผลต่อ
- Firmware คือ ซอฟต์แวร์ที่ทำงานอยู่ภายในอุปกรณ์หรือไมโครคอนโทรลเลอร์ ทำหน้าที่ควบคุมการทำงานของฮาร์ดแวร์ เช่น การอ่านเซนเซอร์ การควบคุมไมโครโฟน หรือการจัดการโหมดประหยัดพลังงาน
- DSP (Digital Signal Processor) คือ ชิปหรือหน่วยประมวลผลที่ออกแบบมาเพื่อจัดการกับสัญญาณดิจิทัลโดยเฉพาะ เช่น เสียง ภาพ หรือข้อมูลจากเซนเซอร์ โดยสามารถประมวลผลสัญญาณได้รวดเร็วและมีประสิทธิภาพ
- Audio Sampling Rate คือ จำนวนครั้งที่ระบบใช้เก็บตัวอย่างเสียงในเวลา 1 วินาที มีหน่วยเป็น Hz หรือ kHz ยิ่ง Sampling Rate สูง ก็สามารถเก็บรายละเอียดของเสียงได้มากขึ้น แต่โดยทั่วไปก็ต้องใช้ข้อมูลและทรัพยากรในการประมวลผลมากขึ้นด้วย
- SNR (Signal-to-Noise Ratio) คือ ค่าที่ใช้บอกว่า “เสียงที่เราต้องการ” มีมากกว่า “เสียงรบกวน” มากแค่ไหน โดยค่าที่สูงกว่าหมายถึงสัญญาณเสียงมีความชัดเจนและมี Noise รบกวนน้อยกว่า
- Acoustic Overload Point (AOP) คือ ระดับความดังของเสียงสูงสุดที่ไมโครโฟนสามารถรับได้ก่อนที่สัญญาณเสียงจะเริ่มเกิดความผิดเพี้ยนอย่างมีนัยสำคัญ โดยมีหน่วยเป็น dB SPL ค่า AOP ที่สูงจึงเหมาะกับการใช้งานในสถานที่ที่มีเสียงดัง
